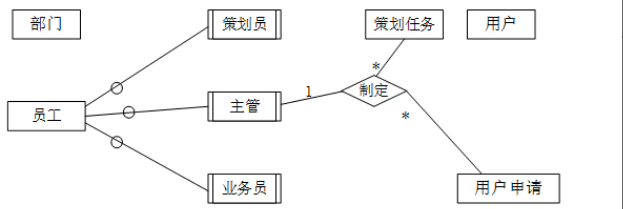

问题 阅读下列说明，回答问题1至4题，将解答填入对应栏内。【说明】M公司为了便于开展和管理各项业务活动，提高公司的知名度和影响力，拟构建一个基于网络的会议策划系统。【需求分析结果】该系统的部分功能及初步需求分析的结果如下   ：（ 1 ） M公司旗下有业务部、策划部和其他部门。部门信息包括部门号、部门名、主管、联系电话和邮箱号；每个部门只有一名主管，只负责管理本部门的工作，且主管参照员工关系的员工号；一个部门有多名员工，每名员工属于且仅属于一个部门。（ 2 ）员工信息包括员工号、姓名、职位、联系方式和薪资。职位包括主管、业务员、 策划员等。业务员负责受理用户申请，设置受理标志。一名业务员可以受理多个用户申请，但一个用户申请只能由一名业务员受理。（ 3  用户信息包括用户号、用户名、银行账号、电话、联系地址。用户号唯一标识用户信息中的每一个元组。（ 4 ） 用户申请信息包括申请号、用户号、会议日期、天数、参会人数、地点、预算和受理标志。申请号唯一标识用户申请信息中的每一个元组，且一个用户可以提交多个申请，但一 个用户申请只对应一个用户号。（ 5 ）策划部主管为己受理的用户申请制定会议策划任务。策划任务包括申请号、任务明细和要求完成时间，申请号唯一标识策划任务的每一个元组。一个策划任务只对应一个己受理的用户申请，但一个策划任务可由多名策划员参与执行，且一名策划员可以参与执行，且在项策划任务。【概念模型设计】 根据需求阶段收集的信息，设计的实体联系图（不完整）如图  2-1  所示。【关系模型设计】       部门（部门和，部门名，部门主管，联系电话，邮箱号）员工（员工号，姓名，（   ），联系方式，薪资）       用户（用户名，（   ），电话，联系地址）用户申请（申请号，用户号，会议日期，天数，参会人数，地点，受理标志，（   ））执行（申请号，任务明细，（   ））【问题  1 】根据问题描述，补充五个联系，完善图  2-1  的实体联系图。联系名可用联系1  、联系   2  、联系   3  、联系4 和联系5  ，联系的类型为1:1  、1  ：  n 和   m  ：n （或   1:1  、  1  ：  *  和  *  ：  *  ）。 【问题  2 】根据题意，将关系模型中的空（ a ）  ~  （  d  ）补充完整，并填入答题纸对应的位置上。 【问题  3 】给出 “用户申请”和“策划任务”关系模式的主键和外键。【问题4】 请问 “执行”关系模式的主键为全码的说法正确吗？为什么？
选项
答案
解析 【问题1】联系1.部门和员工，1：n 联系 2 ：业务员和用户申请，1 ：n联系 3 ：用户和用户申请，  1  ：  n联系 4 ：策划员和策划任务，m：n联系 5 ：策划任务和用户申请，1:1  【问题2】1 、 职位，部门号 2 、 用户名，银行帐号3 、预算费用，业务员   / 员工号 4 、要求完成时间【问题3】用户申请：主键：申请号外键：用户号，业务员策划任务：主键：申请号    外键：申请号【问题4】不正确All-key 关系模型的所有属性组组成该关系模式的候选码，称为全码。即所有属性当作一个码。若关系中只有一个候选码  ,  且这个候选码中包含全部属性  ,  则该候选码为全码。策划任务中的任务明细和要求完成时间不包括全部属性，因此不是全码。
