问题

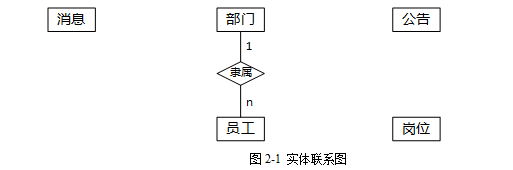

阅读下列说明,回答问题1至问题3 ,将解答填入对应栏内。【说明】某企业拟构建一个高效、低成本、符合企业实际发展需要的办公自动化系统。工程师小李主要承担该系统的公告管理和消息管理模块的研发工作。公告管理模块的主要功能包括添加、修改、删除和查看公告。消息管理模块的主要功能是消息群发。小李根据前期调研和需求分析进行了概念模型设计,具体情况分述如下:【需求分析结果】( 1 )该企业设有研发部、财务部、销售部等多个部门,每个部门只有一名部门经理,有多名员工,每名员工只属于一个部门,部门信息包括:部门号、名称、部门经理和电话,其中部门号唯一确定部门关系的每一个元组。( 2 )员工信息包括:员工号、姓名、岗位、电话和密码。员工号唯一确定员工关系的每一个元组;岗位主要有经理、部门经理、管理员等,不同岗位具有不同的权限。一名员工只对应一个岗位,但一个岗位可对应多名员工。 ( 3 )消息信息包括:编号、内容、消息类型、接收人、接收时间、发送时间和发送人。其中(编号,接收入)唯一标识消息关系中的每一个元组。一条消息可以发送给多个接收人,一个接收人可以接收多条消息。( 4 )公告信息包括:编号、标题、名称、内容、发布部门、发布时间。其中编号唯一确定公告关系的每二个元组。一份公告对应一个发布部门,但一个部门可以发布多份公告;一份公告可以被多名员工阅读,一名员工可以阅读多份公告【概念模型设计】根据需求分析阶段收集的信息,设计的实体联系图(不完整)如图 2-1 所示:
【逻辑结构设计】根据概念模型设计阶段完成的实体联系图,得出如下关系模式(不完整):部门( ( a ) 部门经理,电话)员工(员工号,姓名,岗位号,部门号,电话,密码岗位(岗位号,名称,权限) 消息(( b ),消息类型,接收时间,发送时间,发送人) 公告(( c),名称,内容,发布部门,发布时间) 阅读公告(( d ),阅读时间)根据问题描述,补充四个联系,完善图 2-1 所示的实体联系图。联系名可用联系 1 、联系 2 、联系 3 和联系 4 代替,联系的类型分为 1:1 、 1:n 和 m:n (或 1:1 、 1:* 和 * : * )。( 1 )根据实体联系图,将关系模式中的空( a )~( d )补充完整。( 2 )给出 “ 消息 ” 和 “ 阅读公告 ” 关系模式的主键与外键。消息和公告关系中都有 “ 编号 ” 属性,请问它是属于命名冲突吗?用 100 字以内文字说明原因。
选项
答案
解析

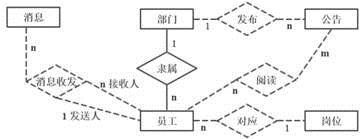

(a)部门号,名称(b)编号,内容,接收人,(c)编号,标题(d)员工号,编号消息模式主键:(编号,接收人);外键:接收人,发送人阅读公告模式主键:(员工号,公告编号);外键:员工号,公告编号答案:不属于命名冲突。因为这两个属性分别属于两个不同的关系模式,可以通过“关系名.属性名”区别,即可以用“消息.编号”和“公告.编号”来区别。
