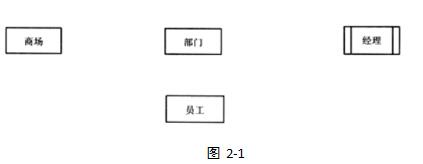

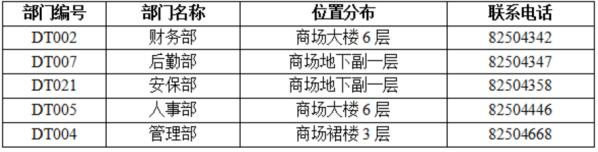

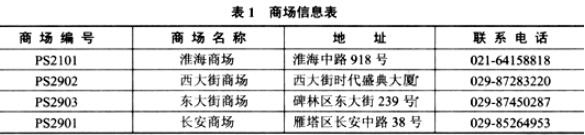

问题 阅读下列说明，回答问题1至问题3，将解答填入的对应栏内。某集团公司拥有多个大型连锁商场，公司需要构建一个数据库系统便于管理其业务运作活动。1．商场需要记录的信息包括商场编号(商场编号不重复)、商场名称、地址和联系电话。某商场信息如下表1所示。2．每个商场包含不同的部门，部门需要记录的信息包括部门编号(不同商场的部门编号不同)、部门名称、位置分布和联系电话。某商场的部门信息如表2所示。3．每个部门雇用了多名员工处理日常事务，每名员工只能属于一个部门(新进员工在培训期不隶属于任何部门)。员工需要记录的信息包括员工编号、姓名、岗位、电话号码和工资。员工信息如下表3所示。4．每个部门的员工中有一个是经理，每个经理只能管理一个部门。系统要记录每个经理的任职时间。 【概念模型设计】根据需求阶段收集的信息，设计的实体联系图和关系模式(不完整)如下：问题：2.1   根据问题描述，补充四个联系，竞善图2-1的实体联系图。联系名可用联系1、联系2、联系3和联系4代替，联系的类型分为1:1、l:n和m:n。问题：2.2   根据实体联系图，将关系模式中的空（a)?（c)补充完整，并分别给出部门、员工和经理关系模式的主键和外键。问题：2.3   为了使商场有紧急事务时能联系到轮休的员工，要求每位员工必须且只能登记一位紧急联系人的姓名和联系电话，不同的员工可以登记相同的紧急联系人。则在图2-1中 还需添加的实体是（1),该实体和图2-1中的员工存在（2)联系(填写联系类型)。 给出该实体的关系模式。
选项
答案
解析 【关系模式设计】 商场(商场编号，商场名称，地址，联系电话) 部门(部门编号，部门名称，位置分布，联系电话， (a) ) 员工(员工编号，姓名，岗位，电话号码，工资， (b) ) 经理( (c) ，任职时间)???[问题1]?根据问题描述，写出4个联系。联系名可用联系1、联系2、联系3和联系4代替，联系的类型分为1:1、1:n和m:n。【问题2】根据实体联系图，将关系模式中的空（a）～（c）补充完整。?[问题3]?为了使商场有紧急事务时能联系到轮休的员工，要求每位员工必须且只能登记一位紧急联系人的姓名和联系电话，不同的员工可以登记相同的紧急联系人。则在图2—1中还需添加的实体是??(1)??，该实体和图2-1中的员工存在（2）联系(填写联系类型)。给出该实体的关系模式。


[问题1]联系1：商场与部门  1：n联系2：部门与员工  1：n联系1：商场与经理  1：1联系1：员工与经理  1：1[问题2]?（a）所在商场编号   （b）所在部门编号（c）员工编号[问题3]?（1）紧急联系人（2）1:n关系模式为：紧急联系人(员工编号，姓名，联系电话)?
