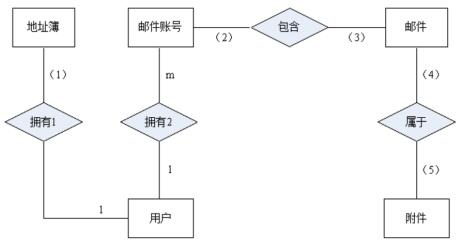

某公司拟开发一多用户电子邮件客户端系统,部分功能的初步需求分析结果如下。(1)邮件客户端系统支持多个用户,用户信息主要包括用户名和用户密码,且系统中的用户名不可重复。(2)邮件账号信息包括邮件地址及其相应的密码,一个用户可以拥有多个邮件地址(如user1@123.com)。(3)一个用户可拥有一个地址簿,地址簿信息包括联系人编号、姓名、电话、单位地址、邮件地址1、邮件地址2、邮件地址3等信息。地址簿中一个联系人只能属于一个用户,且联系人编号唯一标识一个联系人。(4) 一个邮件账号可以含有多封邮件,一封邮件可以含有多个附件。邮件主要包括邮件号、发件人地址、收件人地址、邮件状态、邮件主题、邮件内容、发送时间、接收时间。其中,邮件号在整个系统内唯一标识一封邮件,邮件状态有已接收、待发送、已发送和已删除4种,分别表示邮件是属于收件箱、发件箱、已发送箱和废件箱。一封邮件可以发送给多个用户。附件信息主要包括附件号、附件文件名、附件大小。一个附件只属于一封邮件,附件号仅在一封邮件内唯一。【问题1】根据以上说明设计的E-R图如下图所示,请指出地址簿与用户、电子邮件账号与邮件、邮件与附件之间的联系类型。联系的类型为1:1、1:n和m:n (或1:1,和1:*和*:*)。
【问题2】该邮件客户端系统的主要关系模式如下,请填补a.~c.的空缺部分。用户(用户名,用户密码)地址簿((a),联系人编号,姓名,电话,单位地址,邮件地址1,邮件地址2,邮件地址3)邮件账号(邮件地址,邮件密码,用户名)邮件( (b),收件人地址,邮件状态,邮件主题,邮件内容,发送时间,接收时间)附件( (c) ,附件号,附件文件名,附件大小)【问题3】(1) 请指出问题2中给出的地址簿、邮件和附件关系模式的主键,如果关系模式存在外键请指出。(2) 附件属于弱实体吗?请用50字以内的文字说明原因。
选项
答案
解析
【问题1】 (1) 1 (2) 1 (3)m或n或* (4) 1 (5)m或n或* 【问题2】(a)用户名(b)邮件号(c)邮件号【问题3】(1)地址簿主键:用户名和联系人编号;邮件主键:邮件号;附件中的主键:附件号,外键是邮件号。(2)附件属于弱实体。一个实体的键是由另一个实体的部分或全部属性构成,这样的实体叫做弱实体。附件的外键邮件号是属于邮件这个实体的,所以它属于弱实体,依赖于邮件这个实体。
