某企业拟构建一个高效、低成本、符合企业实际发展需要的办公自动化系统 。工程师小李
某企业拟构建一个高效、低成本、符合企业实际发展需要的办公自动化系统 。工程师小李
资格题库
2022-08-02
48
问题

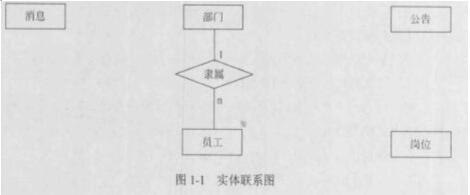

某企业拟构建一个高效、低成本、符合企业实际发展需要的办公自动化系统 。工程师小李主要承担该系统的公告管理和消息管理模块的研发工作。公告管理模块的主要功能包括添加、修改、删除和查看公告。消息管理模块的主要功能是消息群发。小李根据前期调研和需求分析进行了概念模型设计,具体情况分述如下。【需求分析结果】(1) 该企业设有研发部、财务部、销售部等多个部门,每个部门只有一名部门经理, 有多名员工,每名员工只属于一个部门。部门信息包括:部门号、名称、部门经理和电话,其中部门号唯一确定部门关系的每一个元组。(2) 员工信息包括:员工号、姓名、岗位、电话和密码。员工号唯一确定员工关系的每一个元组。岗位主要有经理、部门经理、管理员等,不同岗位具有不同的权限 。一名员工只对应一个岗位,但一个岗位可对应多名员工。(3) 消息信息包括:编号、内容、消息类型、接收人、接收时间、发送时间和发送人。其中(编号,接收人)唯一标识消息关系中的每一个元组。一条消息可以发送给多个接收入, 一个接收人可以接收多条消息。(4) 公告信息包括:编号、标题、名称、内容、发布部门、发布时间。其中编号唯一确定公告关系的每一个元组。一份公告对应一个发布部门,但一个部门可以发布多份公告。一份公告可以被多名员工阅读,一名员工可以阅读多份公告。【概念模型设计】根据需求分析阶段收集的信息,设计的实体联系图(不完整)如图 1-1 所示。
【逻辑结构设计】根据概念模型设计阶段完成的实体联系图,得出如下关系模式(不完整):部门(( a ),部门经理,电话)员工(员工号,姓名,岗位号,部门号,电话,密码)岗位(岗位号,名称,权限)消息(( b ),消息类型,接收时间,发送时间,发送人)公告(( c ),名称,内容,发布部门,发布时间)阅读公告( ( d ),阅读时间)【问题 1】根据问题描述,补充 4 个联系,完善图 2-1 所示的实体联系图。联系名可用联系 1、联系2、联系 3 和联系 4 代替,联系的类型分为 1 : 1、1 : n 和 m: n (或 1 : 1、 1 : *和* :*)。【问题 2】(1)根据实体联系图,将关系模式中的空 (a)~(d) 补充完整。(2) 给出"消息"和"阅读公告"关系模式的主键与外键。【问题 3】消息和公告关系中都有"编号"属性,请问它是属于命名冲突吗?用 100 字以内文字说明原因。
选项
答案
解析

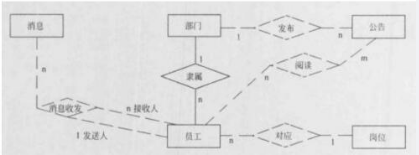

【问题 1】
【问题 2】 1)(a)部门号,名称(b)编号,内容,接收人(c)编号,标题(d)公告编号,员工号(注:编号,员工号也正确)2)消息关系模式的主键:编号,接收人。外键:接收人、发送【问题 3】不属于命名冲突。因为这两个属性分别属于两个不同的关系模式,可以通过“关系名.属性名”区别,即可以用“消息.编号”和“公告.编号”来区别。
转载请注明原文地址:https://tihaiku.com/congyezige/2407978.html
