某公司办公网络拓扑结构如图4-1所示，其中，在交换机SwitchtA上启用DHC

最全题库2022-08-02  30

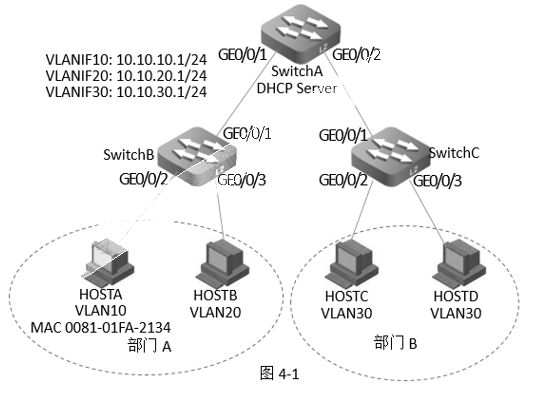

问题 某公司办公网络拓扑结构如图4-1所示，其中，在交换机SwitchtA上启用DHCP为户端分配IP地址。公司内部网络采用基于子网的VLAN划分。【问题1】(5分) 由于公司业务特点需要，大部分工作人员无固定工位。故公司内部网络采用基于子网划分VLAN并采用DHCP策略VLAN功能为客户端分配IP地址。请根据以上描述，填写下面的空白。 DHCP策略VLAN功能可实现新加入网络主机和DHCP服务器之间DHCP报文的互通，使新加入网络主机通过DHCP服务器获得合法IP地址及网络配置等参数。 在基于子网划分VLAN的网络中，如果设备收到的是Untagged帧，设备将根据报文中的(1)，确定用户主机添加的VLAN ID。新加入网络的主机在申请到合法的IP地址前采用源IP地址(2)进行临时通信，此时，该主机无法加入任何VLAN，设备会为该报文打上接口的缺省VLAN ID(3)。由于接口的缺省VLAN ID与DHCP服务器所在VLAN ID不同，因此主机不会收到IP地址及网络配置等参数配置信息。DHCP策略VLAN功能可使设备修改收到的DHCP报文的(4)VLANTag，将VLAN ID设置为(5)所在VLAN ID，从而实现新加入网络主机与DHCP服务器之间DHCP报文的互通，获得合法的IP地址及网络配置参数。该主机发送的报文可以通过基于子网划分VLAN的方式加入对应的VLAN。 (1)~(5)备选答案： A.255.255.255.255 B.内层 C.外层 D.源IP地址 E.DHCP服务器 F.1 G.0.0.0.0 H.源MAC地址 I.1023 【问题2】(10分) 根据业务要求，在部门A中，新加入的MAC地址为0081-01fa-2134，主机HOST A需要加入VLAN 10并获取相应IP地址配置，连接在交换机SwitchB的GE0/0/3接口上的主机需加入VLAN20并获取相应IP地址配置，部门B中的所有主机应加入VLAN30并获取相应IP地址配置。 请根据以上要求，将下面配置代码的空白部分补充完整。 1.在SwichA上配置VLAN30的接口地址池功能 #在SwitchA上创建VLAN，并配置VLANIF接口的IP地址。 system-view [HUAWEI] sysname SwitchA [SwitchA](6)enable [SwitchA]vlan batch 10 20 30 [SwitchA]interfacc vlanif 30 [SwitchA-Vlanif30]ip address(7)24 [SwitchA-Vlanif30]quit [SwitchA]interface vlanif 30 [SwitchA-Vlanif30]dhcp select(8)//使能VLANIF接口地址池 [SwitchA-Vlanif30]quit [SwitchA]interface gigabitethernet 0/0/2 //配置接口加入相应VLAN [SwitehA-GigabitEthernet0/0/2]port link-type(9) [SwitehA-GigabitEthernet0/0/2]port trunk allow-pass vlan 30 [SwitchA-GigabitEthernet0/0/2]quit //VLAN10和VLAN20的配置略 2.在SwitchC上与主机HostC和HostD相连的接口GEO/0/2配置基于子网划分VLAN功能，并配置接口为Hybrid Untagged类型。 system-view [HUAWEI] sysname SwitchC [SwitchC]dhcp enable [SwitchC]vlan batch 30 [SwitchC]interface(10) [SwitchC-GigabitEthernet0/0/1]port link-type trunk [SwitchC-GigabitEthernet0/0/1]port trunk allow-pass vlan30 [SwitchC-GigabitEthernet0/0/1]quit [SwitchC]interface gigabitethernet 0/0/2 [SwitchC-GigabitEthernet0/0/2]_(11)enable [SwitchC-GigabitEthernet0/0/2]quit(12)untagged vlan 30 [SwitchC-GigabitEthernet0/0/2] //SwitchB基于子网划分VLAN配置略 3.在SwitchB上分别配置基于MAC地址和基于的DHCF策略VLAN功能 [SwitchB]vlan 10 [SwitchB vlan 10]iF-subnet-vlan iF 10.10.10.1.24 [SwitchB vlan 10]dhcp policy-vlan(13) [SwitchB vlan 10]quit [SwitchB]vlan 20 [SwitchB vlan 20]iF-subnet-vlan iF 10.10.20.1.24 [SwitchB vlan 20]dhcp policy-vlan(14)gigabitethernet0/0/3 [SwitchB vlan 20]quit 4.在SwitchC上配置普通的DHCP策略VLAN功能 [SwitchC]vlan 30 [SwitchB vlan 30]iF-subnet-vlan iF 10.10.30.1.24 [SwitchB vlan 30]dhcp policy-vlan(15) [SwitchB vlan 30]quit (6)~(15)备选答案： A.port B.dhcp C.interface D.mac-address E.ip-subnet-vlan F.generic G.10.10.30.1 H.hybird I.trunk J.gigabitethernet0/0/1
选项
答案
解析 【问题1】
1、D
2、G
3、F
4、C
5、E
【问题2】
6、B dhcp
7、G 10.10.30.1
8、C interface
9、I trunk
10、J gigabitethernet0/0/1
11、E ip-subnet-vlan
12、H hybrid
13、D mac-address
