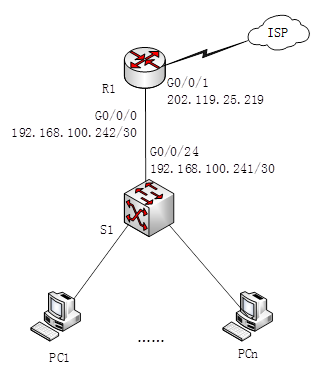

某公司网络拓扑图如图4-1所示。

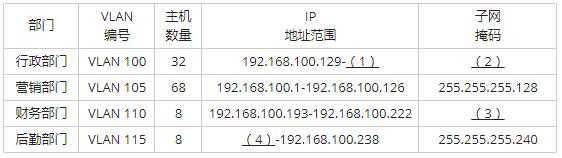

图4-1【问题1】(5分)为了便于管理公司网络,管理员根据不同部门对公司网络划分了VLAN,VLAN编号及IP地址规划如表4-1所示,考虑到公司以后的发展,每个部门的IP地址规划均留出了一定的余量,请根据需求,将下表补充完整。表4-1
公司计划使用24接口的二层交换机作为接入层交换机,根据以上主机数量在不考虑地理位置的情况下,最少需要购置()台接入层交换机。【问题2】(10分)公司申请了14个公网IP地址,地址范围为202.119.25.209-202.119.25.222,其中,202.119.25.218-202.119.25.222作为服务器和接口地址保留,其他公网IP地址用于公司访问Internet。公司使用PAT为营销部门提供互联网访问服务。请根据描述,将下面配置代码补充完整。<Huawei>system-view[Huawei]()R1[R1]user-interface(7)//进入console用户界面视图[R1-ui-console0]authentication-mode(8)Please configure the login password(maximum length 16):huawei[R1-ui-console0]quit[R1]int GigabitEthernet 0/0/0[R1-GigabitEthernet0/0/0]ip address 192.168.100.242 255.255.255.252[R1-GigabitEthernet0/0/0](9)[R1](10)2000[R1-acl-basic-2000](11)5 permit source 192.168.100.0(12)[R1-acl-basic-2000]quit[R1]nat address-group 1(13)202.119.25.217[R1]interface GigabitEthernet 0/0/1[R1-GigabitEthernet 0/0/1]ip address(14)255.255.255.240[R1-GigabitEthernet 0/0/1](15)outbound 2000 address-group 1[R1]rip[R1-rip-1]version 2[R1-rip-1]network 192.168.100.0交换机配置略……
选项
答案
解析
【问题1】(5分)1、192.168.100.1902、255.255.255.1923、255.255.255.2244、192.168.100.2255、6【问题2】(10分)6、sysname//配置设备名7、console 08、password//配置console口密码9、quit//退出接口视图10、acl//定义ACL11、rule//配置ACL规则12、0.0.0.127//指定可进行地址转换的内网网段13、202.119.25.209//定义全局公有地址池范围14、202.119.25.219//配置R1的接口IP地址15、NAT//华为路由器执行NAT时,缺省为PAT方式。如果不采用NAT,则在语句最后加上no-pat。IP地址及子网掩码的确定,华为设备的基本配置。由图形说明可知行政四个部门,根据已知的情况分析,实际就是1个标准的C类网络,先分成2个子网,一个子网给营销部门,另外一个子网,再分为2个子网,一个给行政部门,另外一个给继续划分给剩下的两个部门。
那么另外一个子网就是192.168.100.128/25。分成2个子网,一个是192.168.100.128/26,另外一个是192.168.100.192/26。由图形说明可知行政部需要32个有效主机地址,因此分配主机位位数6位,网络位位数为26位。对应子网掩码为:255.255.255.192,对应的网段为:192.168.100.128/26,最后一个有效IP地址为:192.168.100.190。192.168.100.192/26继续划分2个子网,一个是192.168.100.192/27,分给财务部门,一个是192.168.100.224/27。再拿192.168.100.224/27划分2个子网,一个是192.168.100.224/28(后勤部门),一个是192.168.100.240/28。分析到这里就可以求得几个部门的IP及子网掩码。主机数目116台,24口交换机去除掉上联的端口,实际可以用的是23个口,那么需要的交换机数目是6台。
