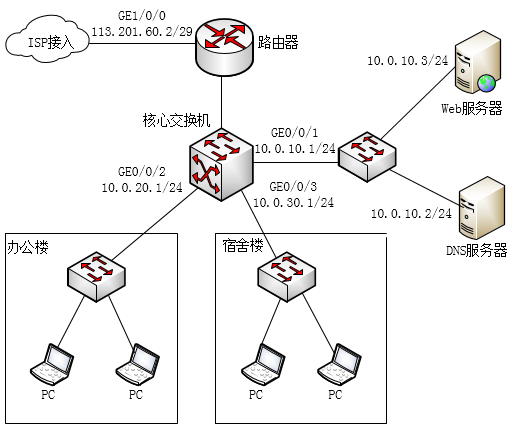

图4-1为某学校网络拓扑图,运营商分配的公网IP地址为113.201.60.1/29,运营商网关地址为113.201.60.1,内部用户通过路由器代理上网,代理地址为113.201.60.2.核心交换机配置基于全局的DHCP服务,在办公楼和宿舍楼用户提供DHCP服务。内部网络划分为3个VLAN,其中VLAN10的地址10.0.10.1/24,VLAN20的地址10.0.20.1/24,VLAN30的地址10.0.30.1/24,请结合下图,回答相关问题。
图4-1【问题1】(共9分)路由器的配置片段如下,根据图4-1,补齐(1)~(6)空缺的命令。#配置WAN接口和内网上网代理<Huawei>system-view[Huawei]sysname()[Router]interface()[Router-GigabitEthernet1/0/0]ip address()[Router-GigabitEthernet1/0/0]quit[Router]ip route-static 0.0.0.0 0.0.0.0()[Router-acI-basic-2000][Router-acI-basic-2000]rule 5 permit source 10.0.0.0()[Router-acl-basic-2000]quit[Router]interface GigabitEthernet1/0/0[Router-GigabitEthernet1/0/0]nat outbound()[Router-GigabitEthernet1/0/0]quit……其他配置略【问题2】(共6分)核心交换机的配置片段如下,根据图4-1,补齐(7)~(10)空缺的命令。#配置GEO/0/2接口加入VLAN20,并配置对应VLAN接口地址[Switch]vlanbatch20[Switch]inlterface?GigabitEthernet0/0/2[Switch-GigabitEthernet0/0/2]port?link-type()[Switch-GigabitEthernet0/0/2]port?hybrid?pvid?vlan20[Switch-GigabitEthernet0/0/2]port?hybrid?untagged?vlan20[Switch-GigabitEthernet0/0/2]quit[Switch]interface?vlanif?20[Switch-Vlanif20]ip?address()[Switch-Vlanif20]quit.......其他配置略#配置DHCP服务,租期3天[Switch]dhcp()[Switch]ip?pool?pooll[Switch-ip-pool-pooll]network?10.0.20.0?mask?225.225.255.0[Switch-ip-pool-pooll]dns-list?10.0.10.2[Switch-ip-pool-pooll]gateway-list?10.0.20.1[Switch-ip-pool-pooll]lesae?day()[Switch-ip-pool-pooll]quit[Switch]interface?vlanif?20[Switch-Vlanif20]dhcp?select?global[Switch-Vlanif20]quit......其他配置略
选项
答案
解析
【问题1】(共9分)
(1)Router
(2)GigabitEthernet 1/0/0
(3)113.201.60.2 255.255.255.248
(4)113.201.60.1
(5)0.255.255.255(0.255.255.255—0.0.31.255任意一个合适的掩码均正确)
(6)2000
【问题2】(共6分)
(7)hybrid
(8)10.0.20.1 255.255.255.0
(9)enable
(10)3
【问题1】(共9分)
(1)对设备进行重命名。
(2)进入端口子模式
(3)给端口配置IP和掩码。
(4)配置默认路由,下一跳指向ISP地址。
(5)配置反掩码
(6)把符合ACL2000的地址做NAT转换
【问题2】(共6分)
(7)除了Access类型和Trunk类型外,交换机还支持第三种Hybrid类型端口。这种接口可以接收和发送多个VLAN数据帧,同时还能指定对任何VLAN帧进行剥离标签操作。
(8)配置接口IP和掩码
(9)dhcp enable:开启DHCP配置。
lease day 3:配置租约期间为3天。
