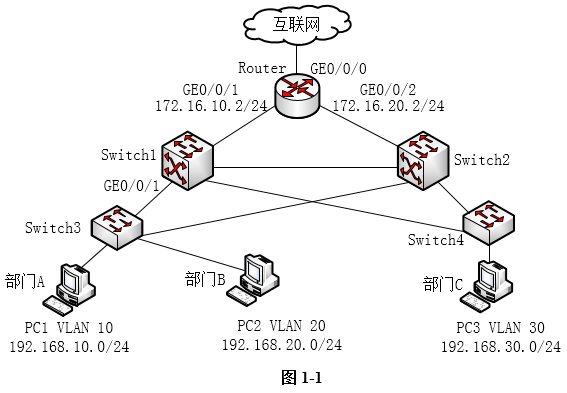

某园区组网方案如图1-1所示,数据规划如表1-1内容所示。
【问题1】(8分,每空2分)以Switch3为例配置接入层交换机,补充下列命令片段。<HUAWEI>(1)[HUAWEI]sysname Switch3[Switch3]vlan batch(2)[Switch3]interface GigabitEthernet 0/0/3[Switch3-GigabitEthernet0/0/3]port link-type(3)[Switch3-GigabitEthernet0/0/3]port trunk allow-pass vlan 10 20[Switch3-GigabitEthernet0/0/3]quit[Switch3]interface GigabitEthernet 0/0/1[Switch3-GigabiEthernet0/0/1]port link-type(4)[Switch3-GigabitEthernet0/0/1]port default vlan 10[Switch3-GigabitEthernet/0/1]quit[Switch3]stp bpdu-protection【问题2】(8分,每空2分)以Switch1为例配置核心层交换机,创建其与接入交换机、备份设备以及出口路由器的互通VLAN,补充下列命令。<HUAWEI>system-view[HUAWEI]sysname Switch1[Switchl]vlan batch(5)[Switch1]interface GigabitEthernet/0/1[Switchl-GigabitEthernet0/0/1]port link-type trunk[Switchl-GigabitEthernet0/0/1]port trunk allow-pass(6)[Switch1-GigabitEthernet0/0/1]quit[Switch1]interface Vlanif 10[Switch1-Vlanif10]ip address 192.168.10.1 24[Switch1-Vlanif10]quit[Switch1]interface Vlanif 20[Switch1-Vlanif20]ip address 192.168.20.1 24[Switch1-Vlanif20]quit[Switchl]interface GigabitEthernet 0/0/7[Switchl-GigabitEthernet0/0/7]port link-type trunk[Switch1-GigabitEthernet0/0/7]port trunk allow-pass vlan 100[Switch1-GigabitEthernet0/0/7]quit[Switch1]interface Vlanif 100[Switch1-Vlanif100]ip address(7)[Switch1-Vlanif100]quit[Switch1]interface Gigabitethernet 0/0/5[Switch1-GigabitEthernet0/0/5]port link-type access[Switch1-GigabitEthernet0/0/5]port default vlan 300[Switchl-GigabitEthernet0/0/5]quit[Switch1 interface Vlanif 300[Switchl-Vlanif300]ip address(8)[Switchl-Vlanif300]quit【问题3】(4分,每空2分)如果配置静态路由实现网络互通,补充在Switch1和Router上配置的命令片段。[Switchl]ip route-static(9)//默认优先级[Switchl]ip route-static 0.0.0.0 0.0.0.0 172.16.30.2 preference 70[Router]ip route-static(10)//默认优先级[Router]ip route-static 192.168.10.0 255.255.255.0 172.16.10.1[Router]ip route-static 192.168.10.0 255.255.255.0 172.16.20.1 preference70[Router]ip route-static 192.168.20.0 255.255.255.0 172.16.10.1[Router]ip route-static 192.168.20.0 255.255.255.0 172.16.20.1 preference70
选项
答案
解析
【问题1】
(1)system-view
(2)10 20
(3)Trunk
(4)Access
【问题2】
(5)10 20 30 100 300
(6)vlan all或vlan 10 20
(7)172.16.10.1 24
(8)172.16.30.1 24
【问题3】
(9)0.0.0.0 0.0.0.0 172.16.10.2
(10)0.0.0.0 0.0.0.0 202.101.111.1
【问题1】
(1)system-viem进入系统视图
(2)创建vlan10和vlan20
(3)设置接口为trunk口
(4)设置接口为access口
【问题2】
(5)批量创建vlan10、20、30、100、300
(6)设置允许的vlan通过
(7)设置vlan100的接口ip
(8)设置vlan300的接口ip
【问题3】
(9)设置的是核心交换机的默认路由,正常情况下直接发往路由器的g0/0/1接口,当链路出现问题,才把数据包发往switch2
(10)在路由器上设置默认路由,下一跳指向互联网接口即公网网关202.101.111.1
