  3. 某企业分支与总部组网方案如图1-1所示，企业分支网络规划如表1-1所示。

某企业分支与总部组网方案如图1-1所示，企业分支网络规划如表1-1所示。

练习题库2022-08-02  23

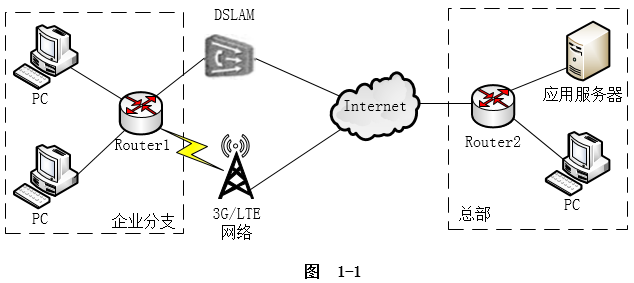

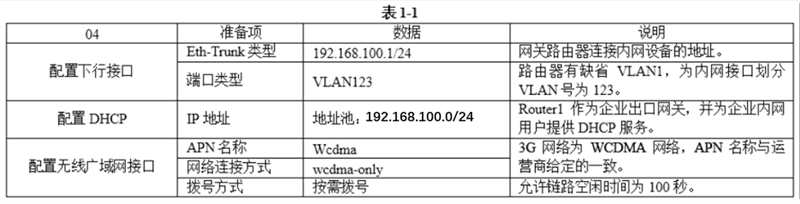

问题 某企业分支与总部组网方案如图1-1所示，企业分支网络规划如表1-1所示。企业分支与总部组网说明：1.企业分支采用双链路接入Internet，其中ADSL有线链路作为企业分支的主Internet接口；3G/LTE Cellular无线链路作为企业分支的备用Internet接口。2.指定Router1作为企业出口网关，由Router1为企业内网用户分配IP地址。3.在Router1上配置缺省路由，使企业分支内网的流量可以通过xDSL和3G/LTE Cellular无线链路访问Internet。4.企业分支与总部之间的3G/LTE Cellular无线链路采用加密传输。【问题1】（每空2分，共4分）依据组网方案，为企业分支Router1配置互联网接口板卡，应该在是（1）和（2）单板中选择配置。（1）～（2）备选答案：A.xDSL B.以太WAN C.3G/LTE D.E3/T3【问题2】（每空2分，共6分）在Router1上配置DHCP服务的命令片段如下所示，请将相关内容补充完整。[Huawei]dhcp enable[Huawei]interface vlanif 123[Huawei-Vlanif123]dhcp select global//（3）[Huawei-Vlanif123]quit[Huawei]ip（4）lan[Huawei-ip-pool-lan]gateway-list（5）[Huawei-ip-pool-lan]network 192.168.100.0 mask 24[Huawei-ip-pool-lan]quit【问题3】（每空1分，共6分）在Router1配置上行接口的命令如下所示，请将相关内容补充完整。#配置NAT地址转换[Huawei]acl number 3002[Huawei-acl-adv-3002]rule 5 permit ip source 192.168.100.0 0.0.0.255[Huawei-acl-adv-3002]quit[Huawei]interface virtual-template 10//（6）[Huawei-Virtual-Template 10]ip address ppp-negotiate[Huawei-Virtual-Template 10]nat outbound（7）[Huawei-Virtual-Template 10]quit#配置ATM接口[Huawei]interface atm 1/0/0[Huawei-Atm1/0/0]pvc voip 1/35//创建PVC（ATM虚电路）[Huawei-atm-pvc-Atm1/0/0-1/35-voip]map ppp virtual-template 10//配置PVC上的PPPoA映射[Huawei-atm-pvc-Atm1/0/0-1/35-voip]quit[Huawei-Atm1/0/0]standby interface cellular 0/0/0//（8）[Huawei-Atm1/0/0]quit#配置APN与网络连接方式[Huawei]apn profile 3gprofile[Huawei-apn-profile-3gprofile]apn wcdma[Huawei-apn-profile-3gprofile]quit[Huawei]interface cellular 0/0/0[Huawei-Cellular0/0/0]mode wcdma（9）//配置3G modem[Huawei-Cellular0/0/0]dialer enable-circular//使能轮询DCC功能[Huawei-Cellular0/0/0]apn-profile（10）//配置3G Cellular接口绑定APN模板[Huawei-Cellular0/0/0]shutdown[Huawei-Cellular0/0/0]undo shutdown[Huawei-Cellular0/0/0]quit#配置轮询DCC拨号连接[Huawei]dialer-rule[Huawei-dialer-rule]dialer-rule 1 ip permit[Huawei-dialer-rule]quit[Huawei]interface cellular 0/0/0[Huawei-Cellular0/0/0]link-protocol ppp[Huawei-Cellular0/0/0]ip address ppp-negotiate[Huawei-Cellular0/0/0]dialer-group 1[Huawei-Cellular0/0/0]dialer timer idle（11）[Huawei-Cellular0/0/0]dialer number*99#[Huawei-Cellular0/0/0]nat outbound 3002[Huawei-Cellular0/0/0]quit【问题4】（每空2分，共4分）在现有组网方案的基础上，为确保分支机构与总部之间的数据传输安全，配置（12）协议，实现在网络层端对端的（13）。（12）备选答案：A.IPSec B.PPTP C.L2TP D.SSL
选项
答案
解析 【问题1】（每空2分）
（1）A（2）C
【问题2】（每空2分）
（3）使能接口采用全局地址池的DHCP服务器功能
（4）pool
（5）192.168.100.1
【问题3】（每空1分）
（6）创建虚拟接口
（7）3002
（8）配置3G接口为备份接口
（9）wcdma-only
（10）3gprofile
（11）100
【问题4】（每空2分）
（12）IPSEC
（13）数据加密和认证
【问题1】
由于企业是通过ADSL和3G/LTE cellular双链路接入因特网，所以在路由器上采用的模块A和模块C。
【问题2】
[Huawei]dhcp enable//使能DHCP服务器
[Huawei]interface vlanif 123
[Huawei-Vlanif123]dhcp select global//使能接口采用全局地址池的DHCP服务器功能
[Huawei-Vlanif123]quit
[Huawei]ip pool lan//配置DHCP地址池
[Huawei-ip-pool-lan]gateway-list 192.168.100.1//配置DHCP客户端出口网关地址
[Huawei-ip-pool-lan]network 192.168.100.0 mask 24
[Huawei-ip-pool-lan]quit
【问题3】
配置NAT转换：
[Huawei]acl number 3002//配置进行NAT的ACL
[Huawei-acl-adv-3002]rule 5 permit ip source 192.168.100.0 0.0.0.255
[Huawei-acl-adv-3002]quit
[Huawei]interface virtual-template 10//创建虚拟接口
[Huawei-Virtual-Template10]ip address ppp-negotiate//配置接口动态获取IP地址
[Huawei-Virtual-Template10]nat outbound 3002//在接口上对匹配ACL 3002的报文做NAT
[Huawei-Virtual-Template10]quit。
配置ATM接口：
[Huawei]interface atm 1/0/0//配置ATM接口
[Huawei-Atm1/0/0]pvc voip 1/35//创建PVC
[Huawei-atm-pvc-Atm1/0/0-1/35-voip]map ppp virtual-template 10//配置PVC
上的PPPoA映射
[Huawei-atm-pvc-Atm1/0/0-1/35-voip]quit
[Huawei-Atm1/0/0]standby interface cellular 0/0/0//配置3G接口为备份接口,优先级默认为0
[Huawei-Atm1/0/0]quit

配置APN和网路连接方式：
本示例中，假设对接的3G网络为WCDMA网络，现要接入WCDMA的PS域，需要配置拨号串为“*99#”。（CDMA2000的配置可参考《AR产品文档》。）
APN的名称需要和运营商给定的一致，现假设接入的APN名称为“wcdma”。
[Huawei]apn profile 3gprofile//创建APN模板3gprofile，并进入APN模板视图
[Huawei-apn-profile-3gprofile]apn wcdma//配置APN为wcdma
[Huawei-apn-profile-3gprofile]quit
[Huawei]interface cellular 0/0/0
[Huawei-Cellular0/0/0]mode wcdma wcdma-only//配置3G modem只选择WCDMA网络
[Huawei-Cellular0/0/0]dialer enable-circular//使能轮询DCC功能（DCC指路由器之间通过公用交换网进行互连时所采用的路由技术。可以提供按需拨号服务）。
[Huawei-Cellular0/0/0]apn-profile 3gprofile//配置3G Cellular接口绑定APN模板
[Huawei-Cellular0/0/0]shutdown
[Huawei-Cellular0/0/0]undo shutdown
[Huawei-Cellular0/0/0]quit
在Cellular接口或Cellular通道接口上绑定APN模板后，需要执行shutdown和undo shutdown或restart命令重启接口，配置才能生效。

配置轮询DCC拨号
[Huawei]dialer-rule//进入Dialer-rule视图
[Huawei-dialer-rule]dialer-rule 1 ip permit//配置拨号访问组1允许IPv4协议的数据报文，指定引发DCC呼叫的条件
[Huawei-dialer-rule]quit
[Huawei]interface cellular 0/0/0//进入3G Cellular接口视图
[Huawei-Cellular0/0/0]link-protocol ppp//配置链路类型为ppp。
[Huawei-Cellular0/0/0]ip address ppp-negotiate//配置3G通道接口动态获取IP地址。
[Huawei-Cellular0/0/0]dialer-group 1//配置拨号接口的拨号访问组。
[Huawei-Cellular0/0/0]dialer timer idle 100//允许链路空闲的时间为100秒。
[Huawei-Cellular0/0/0]dialer number*99#//配置拨号串为“*99#”。
[Huawei-Cellular0/0/0]nat outbound 3002//在接口上对匹配ACL 3002的报文做NAT
[Huawei-Cellular0/0/0]quit
【问题4】
在网络层实现端到端的数据加密和认证需要配置IPSEC协议。
