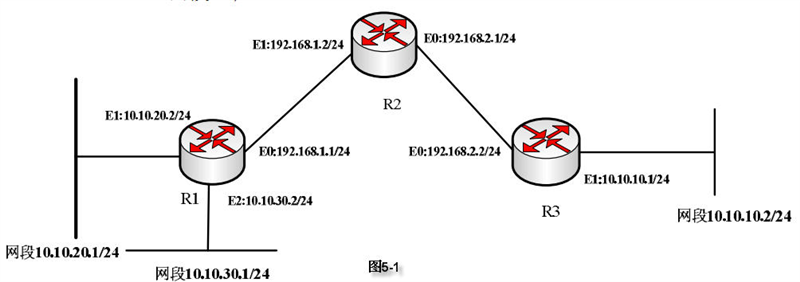

问题 某单位网络拓扑结构如图5-1所示，要求配置IPsec?VPN使10.10.20.1/24网段能够连通10.10.10.2/24网段，但10.10.30.1/24网段不能连通10.10.10.2/24网段。【问题1】（4分）根据网络拓扑和要求，解释并完成路由器R1上的部分配置。R1(config)#crypto isakmp enable（启用IKE）R1(config)#crypto isakmp（1）20（配置IKE策略20）R1(config-isakmp)#authentication pre-share（2）R1(config-isakmp)#exitR1(config)#crypto isakmp key 378 address 192.168.2.2（配置预共享密钥为378）R1(config)#access-list 101 permit ip（3）0.0.0.255（4）0.0.0.255（设置ACL）【问题2】（4分）根据网络拓扑和要求，完成路由器R2上的静态路由配置。R2(config)#ip route（5）255.255.255.0 192.168.1.1R2(config)#ip route 10.10.30.0 255.255.255.0（6）R2(config)#ip route 10.10.10.0 255.255.255.0 192.168.2.2【问题3】（空（9）1分，其他2分，共7分）根据网络拓扑和R1的配置，解释并完成路由器R3的部分配置。R3(config)#crypto isakmp key（7）address（8）R3(config)#crypto transform-set testvpn ah-md5-hmac esp-des esp-md5-hmac（9）R3(cfg-crypto-trans)#exitR3(config)#crypto map test 20 ipsec-isakmpR3(config-crypto-map)#set peer 192.168.1.1R3(config-crypto-map)#set transform-set（10）
选项
答案
解析 【问题1】（4分）
（1）Policy（1分）
（2）在IKE协商过程中使用预共享密钥认证方式（1分）
（3）10.10.20.0（1分）
（4）10.10.10.0（1分）
【问题2】（4分）
（5）10.10.20.0（2分）
（6）192.168.1.1（2分）
【问题3】（空（9）1分，其他2分，共7分）
（7）378（2分）
（8）192.168.1.1（2分）
（9）设置名为testvpn的VPN，采用MD5认证、DES进行数据加密。（1分）
（10）testvpn（2分）
本题目考查IPSec?VPN的配置问题。
【问题1】
R1(config)#crypto?isakmp?enable（启用IKE)
R1(config)#crypto?isakmp?Policy?20（配置IKE策略20)
R1(config-isakmp)#authentication?pre-share（在IKE协商过程中使用预共享密钥认证）
R1(config-isakmp)#exit
R1(config)#crypto?isakmp?key?378?address?192.168.2.2（配置预共享了密钥为378）
R1(config)#access-list?101?permit?ip?10.10.20.0?0.0.0.255?10.10.10.0?0.0.0.255
（设置ACL允许10.10.20.1/24网段能够连通10.10.10.2/24网段）
【问题2】
R2(config)#ip?route?10.10.20.0?255.255.255.0?192.168.1.1
（设置静态路由10.10.20.0/24下一跳地址为192.168.1.1)
R2(config)#ip?route?10.10.30.0?255.255.255.0?192.168.1.1
（设置静态路由10.10.30.0/2下一跳地址为192.168.1.1）
R2(config)#ip?route?10.10.10.0?255.255.255.0?192.168.2.2
（设置静态路由10.10.10.0/24下一跳地址为192.168.2.2)
【问题3】
根据R1配置和拓扑结构可知，R3路由器配置IPSec?VPN对端连接地址192.168.1.1，其预共享密钥为378。
…
R3（config）#crypto?isakmp?key?378?address?192.168.1.1（配置预共享密钥为378）
R3（config）#crypto?transform-set?testvpn?ah-md5-hmac?esp-des?esp-md5-hmac
（设置名为testvpn的VPN，采用MD5认证、DES进行数据加密）
R3（cfg-crypto-trans)＃exit
R3（config）#crypto?map?test?20?ipsec-isakmp
（crypto?map名为test，优先级20，IPSec链接采用IKE自动协商）
R3（config-crypto-map）#set?peer?192.168.1.1
（指定此VPN链路，对端的IP地址为192.168.1.1）。
R3(config-crypto-map)#set?transform-set?testvpn（IPSec传输模式的名字为testvpn）
…
