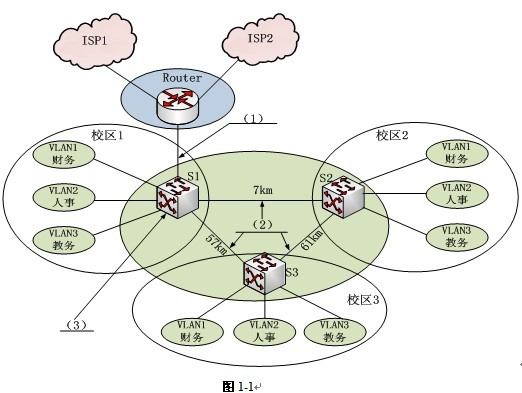

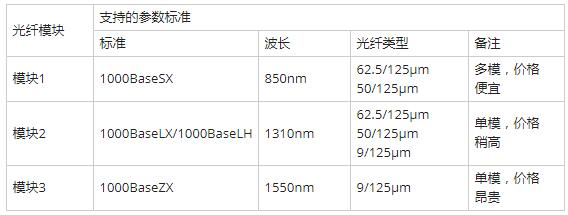

问题 某学校有三个校区，校区之间最远距离达到61km，学校现在需要建设校园网，具体要求如下：校园网通过多运营商接入互联网，主干网采用千兆以太网将三个校区的中心节点连起来，每个中心节点都有财务、人事和教务三类应用。按应用将全网划分为3个VLAN，三个中心都必须支持3个VLAN的数据转发。路由器用光纤连到校区1的中心节点上，距离不超过500米，网络结构如图1-1所示。【问题1】（3分）根据题意和图1-1，从经济性和实用性出发填写网络拓扑图中所用的传输介质和设备。空（1）～（3）备选答案：A．3类UTPB．5类UTPC．6类UTPD．单模光纤E.多模光纤F.千兆以太网交换机G.百兆以太网交换机H.万兆以太网交换机【问题2】（4分）如果校园网中办公室用户没有移动办公的需求，采用基于（4）的VLAN划分方法比较合理；如果有的用户需要移动办公，采用基于（5）的VLAN划分方法比较合适。【问题3】（6分）图1-1中所示的交换机和路由器之间互连的端口类型全部为标准的GBIC端口，表1-1列出了互联所用的光模块的参数指标，请根据组网需求从表1-1中选择合适的光模块类型满足合理的建网成本，Router和S1之间用（6）互联，S1和S2之间用（7）互联，S1和S3之间用（8）互联，S2和S3之间用（9）互联。表1-1【问题4】（3分）如果将Router和S1之间互连的模块与S1和S2之间的模块互换，Router和S1以及S1和S2之间的网络是否能联通？并请解释原因。【问题5】（4分）若VLAN3的网络用户因为业务需要只允许从ISP1出口访问Internet，在路由器上需进行基于（10）的策略路由配置。其他VLAN用户访问Internet资源时，若访问的是ISP1上的网络资源，则从ISP1出口；若访问的是其他网络资源，则从ISP2出口，那么在路由器上需进行基于（11）的策略路由配置。
选项
答案
解析 【问题1】（3分，每题1分）
（1）E或多模光纤
（2）D或单模光纤
（3）F或千兆以太网交换机
【问题2】（4分，每题2分）
（4）交换机端口
（5）MAC地址
【问题3】（6分，每题1.5分）
（6）模块1
（7）模块2
（8）模块3
（9）模块3
【问题4】（3分）
Router与S1通，S1与S2不通，因为模块2的传输介质兼容多模光纤，模块1的传介质不兼容单模光纤。
【问题5】（4分，每题2分）
（10）源地址
（11）目的地址
【问题1】
以下列出了针对传输介质选用和网络设备选型提供一些考题汇总信息，供考生参考：
双绞线（5、5e、6类别）：双绞线的传输距离理论值在100m之类，大于100m的距离不用考虑双绞线介质；
多模光纤：符合1000BASE-SX标准，其传输距离在100m-550m之间。
单模光纤：符合1000BASE-LX标准，其传输距离在500m以上。
接入层交换机：主要用于客户PC的接入，维护MAC地址表。
汇聚层交换机：提供统一策略的互联性，访问控制等。
核心层交换机：高速转发，有大容量接口带宽（比如万兆接口），大的背板处理能力。
Router与S1之间的连接距离为500米，双绞线介质最大只能支持100m的传输距离，多模光纤支持100~550米距离传输，而且从性价比教高，Router与S1应该采用多模光纤。而（2）处是不同中心节点之间的连接线路，距离最小的也有7km，此时应该采用单模光纤。
（3）是个中心节点核心交换机，题干要求千兆干线，所以此处为千兆光纤以太交换机。
【问题2】
VLAN划分类型分为基于端口的静态vlan和基于MAC、协议、策略的动态vlan。
静态vlan：假设交换机某个端口隶属于某个vlan，则交换机此端口上的任何设备都隶属于该vlan。
动态vlan：一般针对在网络中有移动设备办公时，应该采用按照mac地址划分vlan的方法。其他动态vlan了解即可。
【问题3】
1000BaseSX模块：端口1000Base-SX模块（550m）。
1000BaseLX/1000BaseLH模块：IEEE 802.3z 1000Base LX标准的1000Base LX/LH接口，在单模光纤上可传输10km，比普通的1000BaseLX接口远5km。
1000BaseZX模块：1000BaseZX（或1000Base-ZX）是针对吉比特以太网通信的思科指定标准。1000BaseZX用在单模式光纤链路上，跨度可达43.5英里（70 km）。如果使用额外收费的单模式光纤或分布式移动单模式光纤，链路跨度可达62.1英里（100km）。
【问题4】
一般光纤模块和传输介质都是根据距离和用户需求用户在合适的位置。特别是传输设备之间的模块对是不能随意做切换的，否则会造成网络设备节点间不能正常通信。根据问题3中的解析，在Router->S1与S1->S1的连接模块互换后，由于1000BaseSX模块只支持最大550m距离的传输，用在S1->S1的连接链路上，该链路相距有7Km已经超过了1000BaseSX模块所能传输的最大距离，而且此模块不兼容单模光纤，所以此时S1->S1是不能通信的。而1000BaseLX/1000BaseLH模块支持的介质传输距离大于500米，而且兼容多模光纤，所以切换模块后Router->S1还是能够通信的。
【问题5】
策略路由主要是为了做更精确的流控，在网工软考中考得比较简单。里面有些关键命令如match xxx；set xxx。而策略路由主要分为两大类，她们分别是根据路由的目的地址来进行的策略我们称为目的地址路由，另一种是根据路由源地址来进行策略实施，我们称为源地址路由！
