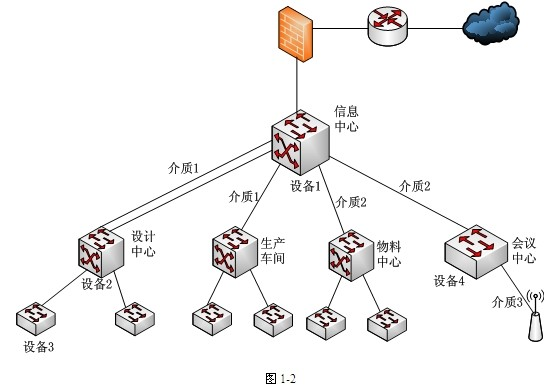

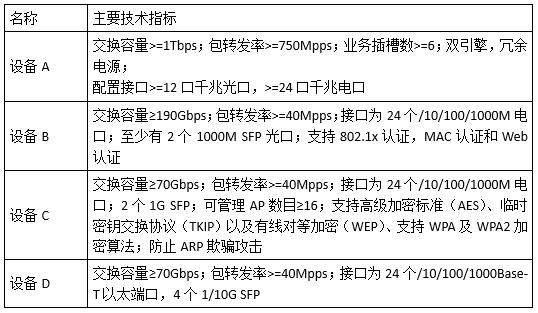

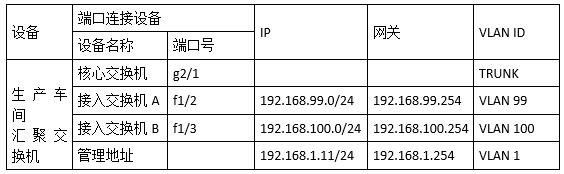

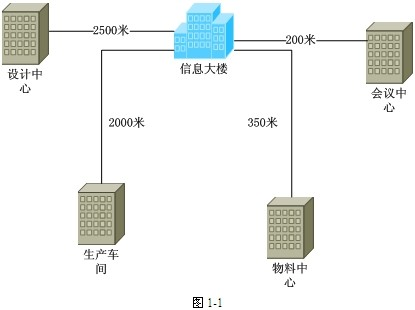

问题 某公司计划部署园区网络，其建筑物分布如图1-1所示。根据需求分析结果，网络规划要求如下：1、网络中心机房在信息大楼。2、设计中心由于业务需求，要求千兆到桌面；同时要求设计中心汇聚交换机到核心交换机以千兆链路聚合。3、会议中心采用POE无线网络部署。【问题1】（5分，每空1分）根据公司网络需求分析，设计入员设计的网络拓扑结构如图1-2所示。1．根据网络需求描述和网络拓扑结构，图1-2中介质1应选用（1）；介质2应选用（2）；介质3应选用（3）。根据需求分析结果，网络规划要求如下：1、网络中心机房在信息大楼。2、设计中心由于业务需求，要求千兆到桌面；同时要求设计中心汇聚交换机到核心交换机以千兆链路聚合。3、会议中心采用POE无线网络部署。【问题1】（5分，每空1分）根据公司网络需求分析，设计入员设计的网络拓扑结构如图1-2所示。1．根据网络需求描述和网络拓扑结构，图1-2中介质1应选用（1）；介质2应选用（2）；介质3应选用（3）。问题（1）～（3）备选答案：（注：每项只能选择一次）A．单模光纤B．多模光纤C．6类双绞线D．同轴电缆2．在该网络中，应至少选用单模SFP（4）个，多模SFP（5）个。【问题2】（4分，每空1分）该网络部分设备如下表所示：根据题目说明和网络拓扑图，在图1-2中，设备1应选用（6），设备2应选用（7），设备3应选用（8），设备4应选用（9）。【问题3】（6分，每空1分）该网络在进行地址分配时，其VLAN分配如下表所示：【问题3】（6分，每空1分）该网络在进行地址分配时，其VLAN分配如下表所示：根据上表，完成下列生产车间汇聚交换机的配置：Switch(config)#interface vlan 99Switch(config-if)#ip address 192.168.99.254 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#interface vlan 100Switch(config-if)#ip address（10）（11）Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#interface fl/2Switch(config-if)#switchport mode（12）Switch(config-if)#switchport access vlan（13）Switch(config-if)#exitSwitch(config)#interface g2/1Switch(config-if)#switchport mode（14）Switch(config-if)#exitSwitch(config)#interface vlan 1Switch(config-if)#ip address 192.168.1.11 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#ip default-gateway（15）……
选项
答案
解析 【问题1】（5分）
（1）A或单模光纤
（2）B或多模光纤
（3）C或6类双绞线
（4）6
（5）4
【问题2】（4分）
（6）设备A
（7）设备D
（8）设备B
（9）设备C
【问题3】（6分）
（10）192.168.100.254
（11）255.255.255.0
（12）access
（13）99
（14）trunk
（15）192.168.1.254
【问题1】
由于介质1是连接信息中心和生产车间以及信息中心和设计中心，距离在2000米以上，所以只能采用单模光纤。而介质2是连接信息中心和物料中心以及信息中心和会议中心，距离为350米，可以采用多模光纤。而介质3是连接会议中心到无线AP，所以采用6类双绞线较为合适。
【问题2】
在该网络当中，由于介质1为单模光纤、所以根据图1-2所示，至少选用单模SFP为6个。介质2为多模光纤，所以多模SFP为4个。
由于，网络中心机房在信息大楼，所以设备1应该选用A，需要选用性能最好的交换机设备。设备2处于设计中心，设计中心由于业务需求，要求千兆到桌面；同时要求设计中心汇聚交换机到核心交换机以千兆链路聚合。所以设备2应该选择D。设备3为设计中心下的一个接入层交换机，应该选用B，设备4处于会议中心，采用POE进行无线部署，所以选择C。
【问题3】本题主要考查生产车间交换机基本配置和VLAN配置，根据表格可以得出（10）（11）空的答案为：192.168.100.254 255.255.255.0。（12）（13）空配置f1/2端口为静态模式，并划分至VLAN 99中。（14）配置g2/1端口为中继模式，所以填写trunk。（15）空，填写VLAN1的默认网关。
