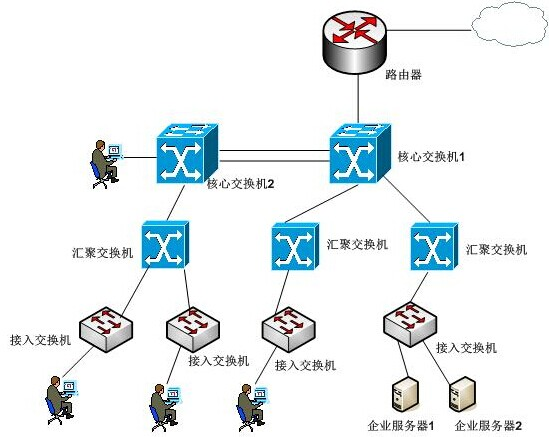

问题 某企业欲构建局域网,考虑到企业的很多业务依托于网络,要求企业内部用户能够高速的访问企业服务器,并且对网络的可靠性要求很高。因此,在网络的设计中,要考虑网络的冗余性,不能因为单点故障引起整个网络的瘫痪。某网络公司根据企业需求,将网络拓扑结构设计为双核心来进行负载均衡和容错。该公司给出的网络拓扑如图1-1所示:图1-1【问题1】(6分)在该网络拓扑图中,请根据用户需求和设计要求,指出至少三个不合理之处,并简要说明理由。【问题2】(5分)该企业有分支机构地处其他省市,计划采用MPLS VPN进行网络互连,请根据MPLSVPN的技术原理回答以下问题:1.MPLS技术主要是为了提高路由器转发速率而提出的,其核心思想是利用标签交换取代复杂的路由运算和路由交换;该技术实现的核心就把(1),封装在(2)数据包中。(1)、(2)备选答案:A.IP数据报B.MPLSC.TCPD.GRE2.MPLS VPN承载平台由PE路由器、CE路由器和P路由器组成,其中(3)是MPLS核心网中的路由器,这种路由器只负责依据MPLS标签完成数据包的高速转发,(4)是MPLS边缘路由器,负责待传送数据包的MPLS标签的生成和弹出,还负责发起根据路由建立交换标签的动作,(5)是直接与电信运营商相连的用户端路由器,该设备上不存在任何带有标签的数据包。【问题3】(4分)企业网络运行过程中会碰到各种故障。一方面,管理人员可以利用网络设备及系统提供的集成命令对网络进行故障排除,例如利用(6)命令可查看系统的安装情况与网络的正常运行状况。另一方面,利用专用故障排除工具可以快速的定位故障点,例如利用(7)可以精确地测量光纤的长度、定位光纤的断点。(6)备选答案A.pingB.debugC.showD.tracert(7)备选答案:A.数字万用表B.时域反射计C.光时域反射计D.网络分析仪

选项

答案

解析 【问题1】(6分)
(1)所有汇聚交换机应该分别链路连接到2个核心交换机,形成链路冗余,保证络的可靠性。
(2)2个核心交换机都应直接上联到路由器上,保证网络的可靠性。
(3)桌面用户不应直接接入到核心交换机上,影响核心交换机性能。
(4)企业服务器应该连接到核心交换机,保证高速访问。
【问题2】(5分)
(1)A
(2)B
(3)P路由器
(4)PE路由器
(5)CE路由器
【问题3】(4分)
(6)C
(7)C
【问题1】
作为一个成熟稳健的网络,绝不能频繁的出现故障。只要网络出现故障,即使是很短的时间内的网络故障,也会影响业务的运行。对于网络的重要部分或设备应在网络设计上考虑冗余和备份,减少单点故障对整个网络的影响。在考虑设备选型和网络设计时也应该充分考虑到核心设备、关键性设备,电源,引擎,链路等方面的冗余性。
针对本题给出的拓扑结构,建议从以下几个方面来考虑:
1,核心层建议采用冗余设备的组网方案,所有骨干设备均采用双线路连接到核心设备上。
2,汇聚层也建议采用冗余设备连接到核心设备;汇聚层设备之间通过接口互联,任何一台设备故障或物理链路中断均可自动切换。
3,核心层位于顶层,主要负责可靠和迅速的传输大量的数据流。用户的数据是在分配层进行处理的,如果需要的话,分配层会将请求发送到核心层。如果这一层出现了故障将会影响到每一个用户,所以容错也比较重要。所以在这一层不要做任何影响通讯流量的事情,例如如访问表,vlan和包过滤等。也不要在这一层接入工作组。
4,一般情况下,网络中心被认为是核心层交换机的最佳所在地。而供全校使用的服务器也将连接到核心层交换机上,充分利用核心层交换机的路由、控制和安全的功能,达到服务器资源的有效利用。
【问题2】
2.1、MPLS技术主要是为了提高路由器转发速率而提出的,其核心思想是利用标签交换取代复杂的路由运算和路由交换;该技术实现的核心就把IP数据报封装在MPLS数据包中。
2.2、MPLS VPN有三种类型的路由器,CE路由器、PE路由器和P路由器。P路由器是运营商网络主干路由器,也就是MPLS网络中的标签交换路由器(LSR),它根据分组的外层标签对VPN数据进行透明转发,P路由器只维护到PE路由器的路由信息而不维护VPN相关的路由信息,它相当于标签交换路由器。
PE路由器是运营商边缘路由器,也就是MPLS网络中的标签边缘路由器(LER),它根据存放的路由信息将来自CE路由器或标签交换路径(LSP)的VPN数据处理后进行转发,同时负责和其他PE路由器交换路由信息。
CE路由器是用户边缘设备,服务提供商所连接的用户端路由器。CE路由器通过连接一个或多个PE路由器,为用户提供服务接入。
【问题3】
show命令可查看系统的安装情况与网络的正常运行状况。
Ping命令确定网络连通。
tracert命令跟踪路由器包传输。
debug命令能够提供端口传输信息,节点产生的错误消息。
光时域反射计根据光的后向散射与菲涅耳反向原理制作,利用光在光纤中传播时产生的后向散射光来获取衰减的信息,可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等,是光缆施工、维护及监测中必不可少的工具。
