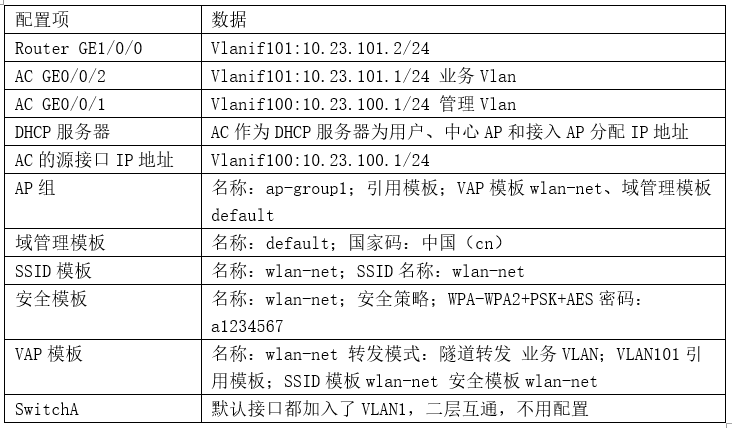

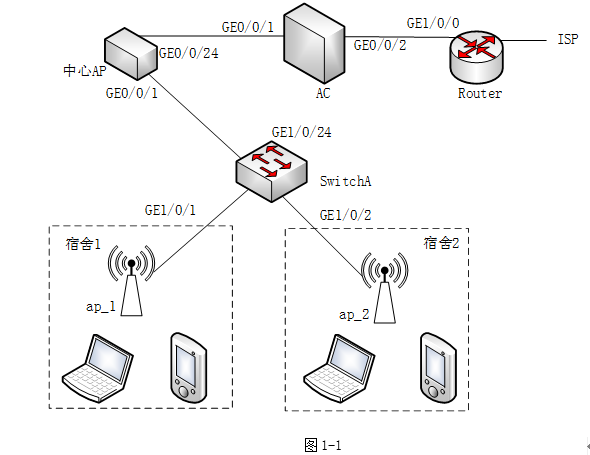

问题 某校园宿舍WLAN网络拓扑结构如图1-1所示，数据规划如表1-1内容所示。该网络采用敏捷分布式组网在每个宿舍部署一个AP，AP连接到中心AP，所有AP和中心AP统一由AC进行集中管理，为每个宿舍提供高质量的WLAN网络覆盖。【问题1】（10分）补充命令片段的配置。1.Router 的配置文件[Huawei] sysname Router[Router] vlan batch(1)[Router] interface gigabitethernet 1/0/0[Router GigabitEthernet 1/0/0] port link-type trunk[Router GigabitEthernet 1/0/0] port trunk allow-pass vlan 101[Router GigabitEthernet 1/0/0] quit[Router] interface vlanif 101[Router-Vlanifl01]ip address (2)[Router-Vlanifl01]quit2.AC的配置文件#配置AC和其他网络设备互通[HUAWEI]sysname (3)[AC] vlan batch 100 101[AC] interface gigabitethernet 0/0/1[AC-GigabitEthernet0/0/1] port link -type trunk[AC-GigabitEthernet0/0/1] port trunk pvid vlan 100[AC-GigabitEthernet0/0/1] port trunk allow-pass vlan 100[AC-GigabitEthernet0/0/1] port-isolate(4) //实现端口隔离[AC-GigabitEthernet0/0/1] quit[AC] interface gigabitethernet 0/0/2[AC-GigabitEthernet0/0/2] port link-type trunk[AC-GigabitEthernet0/0/2] port trunk allow-pass vlan 101[AC-GigabitEthernet0/0/2] quit#配置中心AP和AP上线[AC] wlan[AC-wlan-view] ap-group name ap-groupl[AC-wlan-ap-group-ap-group1] quit[AC-wlan-view] regulatory-domain-profile name default[AC-wlan-regulate-domain-default] country-code (5)[AC-wlan-regulate domain-default] quit[AC-wlan-view]ap-group name ap-group1[AC-wlan-ap-group-ap-group1] regulatory-domain-profile(6)Warning: Modifying the country code will clear channel, power and antenna gain configOf the config send reset the AP Continue?[Y/N]:y[AC-wlan-ap-group-ap-group1]quit[AC-wlan-view]quit[AC]capwap source interface(7)[AC] wlan[AC-wlan-view] ap auth mode mac-auth[AC-wlan-view] ap-id 0 ap-mac 68a8-2845-62fd//中心AP的MAC地址[AC-wlan-ap-0] ap-name central APWarning: This operation may cause AP reset Continue?[Y/N]:y[AC-wlan-ap-0] ap-group ap-group1Warning: This operation may cause AP reset.If the country code changes,it will clear channel,power and antenna gain configuration s of the radio,Whether to continue?[Y/N]:y[AC- wlan-ap-0] quit其他相同配置略去#配置WLAN业务参数[AC-wlan-view] security-profile name wlan-net[AC-wlan-sec-prof-wlan-net] security wpa-wpa2 psk pass-phrase(8) aes[AC-wlan-sec-prof-wlan-net] quit[AC-wlan-view] ssid-profile name wlan-net[AC-wlan-ssid-prof-wlan-net] ssid(9)[AC-wlan-ssid-prof-wlan-net] quit[AC-wlan-view] vap-profile name wlan-net[AC-wlan-vap-prof-wlan-net] forward-mode tunnel[AC-wlan-vap-prof-wlan-net] service-vlan vlan-id(10)[AC-wlan-vap-prof-wlan-net] security-profile wlan-net[AC-wlan-vap-prof-wlan-net] ssid-profile wlan-net[AC-wlan-vap-prof-wlan-net] quit[AC-wlan-view] ap-group name ap-group1[AC-wlan-ap-group-ap-groupl] vap-profile wlan-net wlan 1 radio 0[AC-wlan-ap-group-ap-group1] vap-profile wlan-net wlan 1 radio 1[AC-wlan-ap-group-ap-group1] quit【问题2】（6分）上述网络配置命令中，AP的认证方式是（11）方式，通过配置（12）配置。（11）~（12）备选答案：A、MACB、SNC、AP地址D、AP组将AP加电后，执行（13）命令可以查看到AP是否正常上线。(13)备选答案：A. display ap allB. display vap ssid【问题3】(4分)1.组播报文对无线网络空口的影响主要是（14），随着业务数据转发的方式不同，组播报文的抑制分别在（15）和（16）配置。2.该网络AP部署在每一间宿舍的原因是(17)。
选项
答案
解析 【问题1】
（1） 100  101    （2） 10.23.101.2  255.255.255.0  （3）AC   （4）enable
（5）cn      （6）default      （7）vlanif 100      （8）a1234567     （9）wlan-net
（10）101
【问题2】
（11）A    （12）D     （13）A
【问题3】
（14）造成无线空接口拥堵     （15）AP直连的交换机端口     （16）AC的流量模板下
（17）房间之间的墙壁等障碍物会使无线信号严重衰减，影响WLAN信号质量


【问题1】

（1）—（10）wifi配置同答案

【问题2】

（11）通过命令可以知道ap的认证模式为mac认证

[AC] wlan

[AC-wlan-view] ap auth-mode mac-auth

（12）创建AP组，用于将相同配置的AP都加入同一AP组中

（13）将AP上电后，当执行命令display ap all查看到AP的“State”字段为“nor”时，表示AP正常上线

【问题3】

（14）—（16） 纯组播报文由于协议要求在无线空口没有ACK机制保障，且无线空口链路不稳定，为了纯组播报文能够稳定发送，通常会以低速报文形式发送。如果网络侧有大量异常组播流量涌入，则会造成无线空口拥堵。为了减小大量低速组播报文对无线网络造成的冲击，建议配置组播报文抑制功能。

业务数据转发方式采用直接转发时，建议在直连AP的交换机接口上配置组播报文抑制。
业务数据转发方式采用隧道转发时，建议在AC的流量模板下配置组播报文抑制。

（17）由于大楼中房间较多，房间之间的墙壁等障碍物会使无线信号严重衰减，影响WLAN信号质量，因此采用敏捷分布式组网在每个房间部署一个AP，AP接入到中心AP，所有AP和中心AP统一由AC进行集中管理，为每个房间提供高质量的WLAN网络覆盖。
