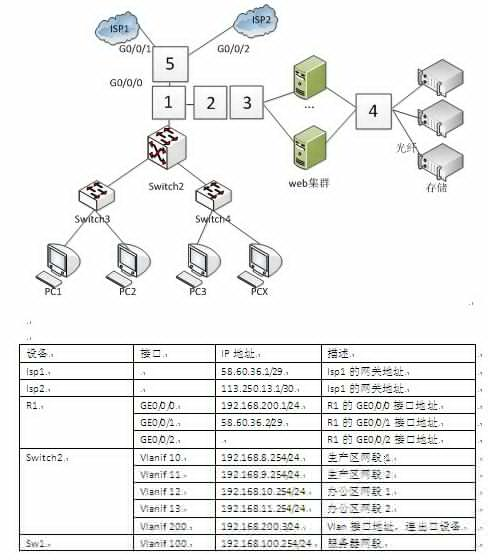

阅读以下说明,回答问题1至问题4,【说明】某公司网络拓扑结构如图 3-1 所示。网络规划如表3-1所示。
【问题1】有下表所示设备,请将设备代码填入拓扑图中对应的空框内
【问题2】如图3-1所示,防火墙的三个接口由内而外的默认名字分别是( 6 )、( 7 )、( 8 )。从本题的拓扑图来看,防火墙工作在()模式。(6)~(8)备选项:A.trust区域 B.untrust区域 C.DMZ区域【问题3】如图3-1所示,ISP1作为公司的默认互联网出口。该公司拥有2条出口链路,要保证内网机器能够访问互联网,需要在路由器上配置( 10 ),管理员希望服务器网段的流量都走ISP2出去,则需要在路由器上配置( 11 ),因为服务器网段的IP地址是内网地址,服务器要对Internet提供服务,需要在路由器上配置( 12 ),生产区和办公区访问互联网默认走ISP1出去,需要在路由器上配置( 13 )。(10)~(13)备选项:A.策略路由 B.缺省路由 C. 源NAT D.目的NAT【问题4】生产区和办公区的用户流量默认走ISP1出口,服务器区域流量走ISP2出口。请根据描述,将下面的配置代码补充完整。R1基本配置略……[R1]acl 2000[R1-acl-basic-2000]rule permit source 192.168.8.0 ( 14 )[R1-acl-basic-2000]rule permit source 192.168.100.0 0.0.0.255[R1-acl-basic-2000]rule permit source 192.168.200.0 0.0.0.255[R1-acl-basic-2000]quit[R1]acl 2001[R1-acl-basic-2001]rule permit source 192.168.100.0 0.0.0.255 [R1-acl-basic-2001]quit[R1]nat address-group 1 58.60.36.3 58.60.36.6[R1]interface GigabitEthernet 0/0/1[R1-GigabitEthernet0/0/1]nat outbound 2000 address-group 1[R1-GigabitEthernet0/0/1]quit[R1]interface GigabitEthernet 0/0/2[R1-GigabitEthernet0/0/2]nat outbound 2000[R1-GigabitEthernet0/0/2]quit[R1]ip route-static 192.168.8.0 22 ( 15 )[R1]ip route-static 192.168.100.0 24 192.168.200.3[R1]ip route-static 0.0.0.0 0 58.60.36.1[R1]ip route-static 0.0.0.0 0 113.250.13.1 preference 100 [R1]traffic classifier c1[R1-classifier-c1]if-match acl 2001 [R1-classifier-c1]quit[R1]traffic behavior b1[R1-behavior-b1]redirect ip-nexthop ( 16 )[R1-behavior-b1]quit[R1]traffic policy p1[R1-trafficpolicy-p1]classifier c1 behavior b1[R1-trafficpolicy-p1]quit[R1]interface GigabitEthernet0/0/0 [R1-GigabitEthernet0/0/0]traffic-policy p1 (17) [R1-GigabitEthernet0/0/0]quit[R1]……
选项
答案
解析
(1)B (2)E (3)D (4)C (5)A(6)A (7)C (8)B (9)透明(10)C (11)A (12)D (13)B
(14) 0.0.3.255(15) 192.168.200.3(16) 113.250.13.1(17) Inbound
【问题1】显然从拓扑图可以看出,web集群所在的位置应该能对外提供web服务,因此可能是在防火墙的DMZ区。所以1是防火墙,分别接内网,外网和服务器区。WAF是一种专门针对web应用的安全设备,因此应该接在web服务器区。由于这是一个web集群,因此应该在web服务器前接交换机,交换机前接waf连接到防火墙dmz接口。服务器后端是一个光纤连接的存储资源池,因此应该是FC交换机。【问题2】解析:防火墙的三个接口分别接内网,外网和非军事化区,在华为设备中,这三个区域分别叫做trust区域,untrust区域 和DMZ区域。从路由器R1内部接口地址和Switch2出口地址可以看到,同属于192.168.200.0/24,因此防火墙应该是透明模式。【问题3】解析:内网机器使用的内部地址,不能访问internet,因此需要配置基于原地址的NAT。不同的内网段走不同的出口访问Internet,配置策路由即可实现。在进行内网地址映射的时候,实际也可以配置基于目的的nat。默认走某个接口,配置默认路由即可。【问题4】解析:本题就是基本命令的填空。注意从上下文中找出相关关键词。
