阅读以下说明,回答问题1至问题3, 某单位网络拓扑结构如图1.1所示。
阅读以下说明,回答问题1至问题3, 某单位网络拓扑结构如图1.1所示。
练习题库
2022-08-02
63
问题

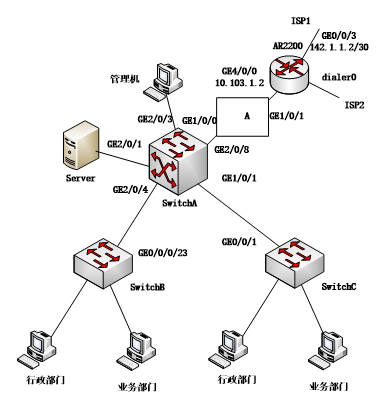

阅读以下说明,回答问题1至问题3, 某单位网络拓扑结构如图1.1所示。
问题1 1.结合网络拓扑图1-1, 将Switch业务数据规划表中的内容补充完整。
选项
答案
解析
问题1:
(1)GE2/0/3
(2)0.0.0.0/0.0.0.0
(3)10.103.1.2
(4)vlanif 200和vlanif 203
(5)10.104.1.0/24 或者管理机所在的网段
问题2:(6)防火墙 (7)透明模式
问题3:(8)B (9)A
(10)实际上通过设置不同优先级,默认使用ISP1的接口,若isp1失效,则通过ISP2访问Internet。或者叫做配置浮动路由或者也可以说配置备份线路
问题1:要结合图和表中间对应的关系来填空。从图中可以看到管理机所在的端口是GE2/0/3。第2空属于理论概念题,默认路由的基本写法是目标地址和掩码是0.0.0.0 0.0.0.0,因为题干给了一个格式目的地址/掩码目的地址/掩码,因此建议写成0.0.0.0/0.0.0.0。下一跳地址就是G2/0/8对端接口地址,中间有个A设备,A设备另一端的接口地址是10.103.1.2.因此可以断定A设备应该是一个透传设备或者二层设备。所以(3)的地址是10.103.1.2。(4)空考大家一个基本概念,就是高级列表靠近源应用,基本列表靠近目标应用。这里的ACL号3999,是高级列表,因此部署在GE2/0/4和GE1/0/1 对应的两个vlanif接口vlanif 200和vlanif 203,因为高级列表要靠近源应用 这两个靠近源的接口。(5)空根据ACL的目的地址10.104.1.1/24对应的网段是管理机所在的网段或者是对应的网段地址10.104.1.0/24。问题2:根据题干为了保护内部网给,实现包过滤功能,位置A处应部署防火墙设备。又因为A设备两端的接口地址是同一个网段,所以一定是透明模式。问题3:从图中的关键字dialer0可以知道,ISP2是一个拨号网络,结合备选答案可以知道,以太网不需要拨号,因此是PPPOE这种拨号网络。(9)空可以从配置文件中ip route-static 0.0.0.0 0.0.0.0 Dialer 0 preference 100ip route static 0.0.0.0 0.0.0.0 142.1.1.1 preference 60 detect group 1这两项可以看出,设置了两条默认路由但是优先级不一样,也就是说,平时按照优先级高(也就是60这条)通信,但是系统利用detect-group 1 检测信息。一旦网络isp1不能通信,自动转接到dialer0接口,实现线路的备份。
