2. 从业资格
  3. 阅读下列说明，一回答问题1至问题2，将解答填入答题纸的对应栏内。【说明】图4-1

阅读下列说明，一回答问题1至问题2，将解答填入答题纸的对应栏内。【说明】图4-1

资格题库2022-08-02  39

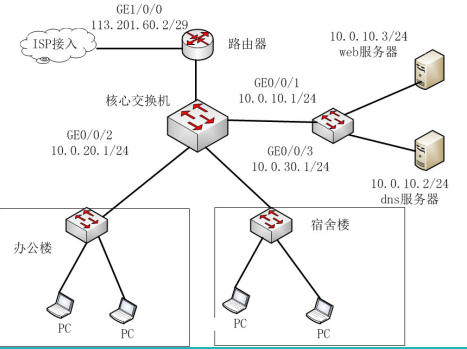

问题 阅读下列说明，一回答问题1至问题2，将解答填入答题纸的对应栏内。【说明】图4-1是某学校的的网络拓扑图，运营商分配的公网IP地址为113.201.60.1/29，运营商的网关地址为 113.201.60.1，内部用户通过路由器代理代理上网，代理地址为113.201.60.2.核心交换机配置基于全局的DHCP服务，为办公楼和宿舍楼用户提供DHCP服务。内部网络划分为3个Vlan，其中vlan 10的地 址是10.0.10.1/24，vlan20的地址是10.0.20.1/24，vlan 30的地址是10.0.30.1/24.结合案例，回答下列问题。问题一；路由器的配置片段如下，根据图4- 1，补齐(1) ~(6) 空缺 的命令＜Huawei>system-view Huawei] sysname（ 1）        [Router] interface（ 2   ）[Router-GigabitEthernet1/0/0] ip address(3)[Router-GigabitEthernet1/0/0]   quit[Router] ip route-static 0.0.0.0 0.0.0.0（ 4 ）[Router-acI-basic-2000][Router-acI-basic-2000] rule 5 permit source 10.0.0.0（ 5 ）[Router-acl-basic-2000] quit[Router]  interface  GigabitEthernet1/0/0[Router-GigabitEthernet1/0/0] nat outbound（6   ）[Router-GigabitEthernet1/0/0] quit……其他配置略问题二：核心交换机的配置片段如下，根据图  4-1，补齐 (7)~(10) 空缺的命令。#配置GE0/0/2接口加入VLAN20，并配置对应VLAN接口地址[Switch]vlan  batch  20[Switch]interface GigabitEthernet0/0/2[Switch-GigabitEthernet0/0/2]port link-type( 7 )[Switch-GigabitEthernet0/0/2]port hybrid pvid vlan20[Switch-GigabitEthernet0/0/2]port hybrid untagged vlan20[Switch-GigabitEthernet0/0/2]quit[Switch] interface vlanif 20[Switch-Vlanif20] ip address( 8 )[Switch-Vlanif20]Quit.......其他配置略#配置DHCP服务，租期3天[Switch] dhcp(9  )[Switch] ip pool pool1[Switch-ip-pool-pool1] network  10.0.20.0 mask 225.225.255.0[Switch-ip-pool-pool1] dns-list 10.010.2[Switch-ip-pool-pool1] gateway-list 10.0.20.1[Switch-ip-pool-pool1] lesae day( 10 )[Switch-ip-pool-pool1] quit[Switch] interface vlanif 20[Switch-Vlanif20] dhcp select global[Switch-Vlanif20] quit......其他配置略
选项
答案
解析 （1）Router （2）GigabitEthernet 1/0/0
（3）113.201.60.2 255.255.255.248 （4）113.201.60.1          （5）0.255.255.255
（6）2000    （7）hybrid                  （8）10.0.20.1  255.255.255.0  （9）enable      （10）3
