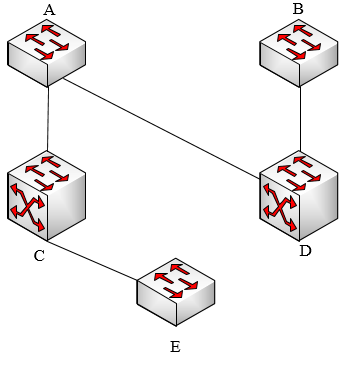

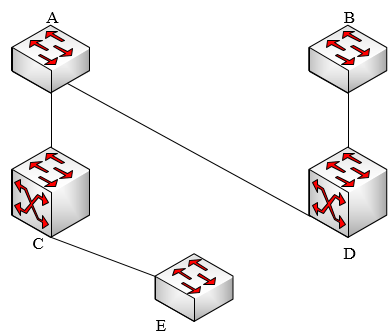

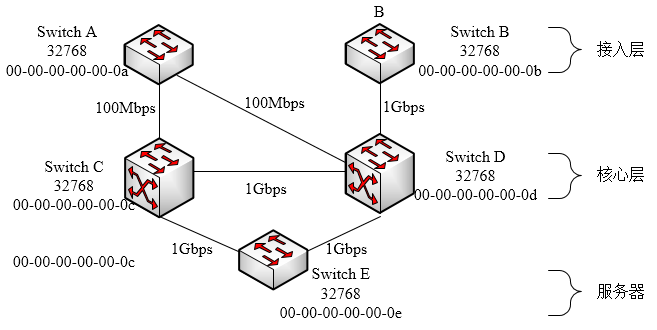

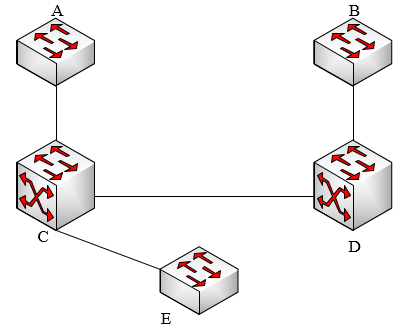

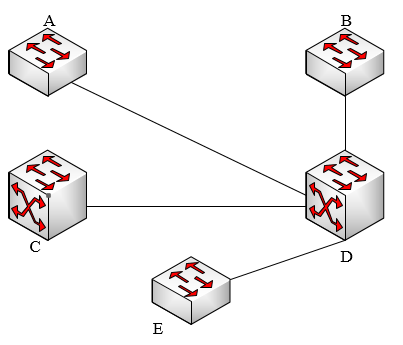

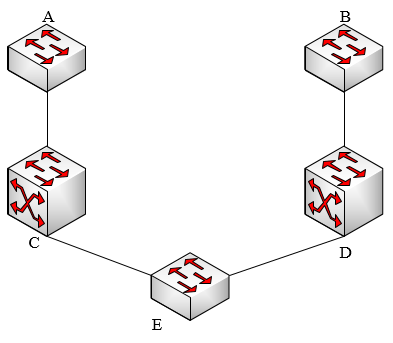

问题 下图所示是一个园区网的一部分，交换机A和B是两台接入层设备，交换机C和D组成核心层，交换机E将服务器群连接至核心层。如图所示，如果采用默认的STP设置和默认的选举过程，其生成树的最终结果为（  ）。这时候交换机B上的一台工作站，想要访问交换机E上的服务器的路径是B-D-A-C-E，由此看出，如果根网桥的选举采用默认配置，下列说法错误的是性能最优的交换机将被选为根网桥。 A.B.C.D.
选项
答案 D
解析 本题考查 STP 相关知识。如图所示，在默认 STP 设置下，接入层交换机 A 将成为根网桥，因为它的 MAC 地 址最小，而所有交换机的优先级都一样。这样交换机 A 被选作根后，它就不能使用 1Gbps 的链路，它只有两条 100Mbps  的链路。根据默认的选举过程，删除处于阻断状态的链路后的网络，从中可以看出生成树的最终结果（如下图所示）。接入交换机  A 是根交换机，在交换机 B 上的工作站必须通过核心层（交换机 D）、接入层（交换机A）和核心层（交换机 C），才能最后到达交换机E 上的服务器，显然这种行为是低效的。 STP 可以自动地使用默认设置和默认选举过程，但得到的树结构可能与预期的截然不同。
