  3. 企业网络拓扑结构如图1-1所示。 图1-1 【问题1】（5分）

企业网络拓扑结构如图1-1所示。 图1-1 【问题1】（5分）

考试题库2022-08-02  37

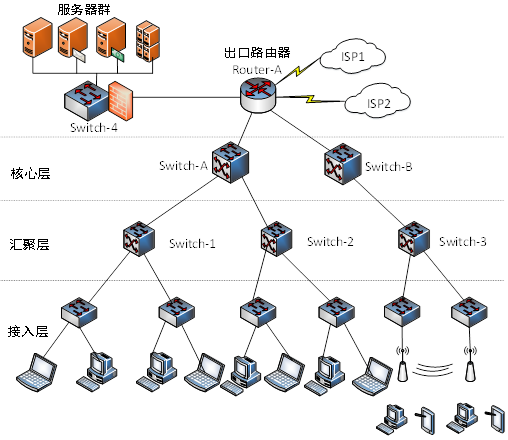

问题 企业网络拓扑结构如图1-1所示。图1-1【问题1】（5分）   企业网络的可用性和可靠性是至关重要的，经常会出现因网络设备、链路损坏等导致整个网络瘫痪的现象。为了解决这个问题，需要在已有的链路基础上再增加一条备用链路，这称为网络冗余。（1）对于企业来说，直接增加主干网络链路带宽的方法有哪些 并请分析各种方法的优缺点。（3分）（2）一般常用的网络冗余技术可以分为哪两种。（2分）【问题2】（10分）（1）网络冗余是当前网络为了提高可用性、稳定性必不可少的技术，在本企业网络中要求使用双核心交换机互做备份实现两种网络冗余技术，同时出口路由器因为负载过重也需要进行网络结构调整优化，请画图说明在不增加网络设备的情况下完成企业主干网络结构调优。（4分）（2）在两台核心交换机上配置VRRP冗余，以下为部分配置命令。根据需求，完成（或解释）核心交换机Switch-A的部分配置命令（6分）   Switch-A：   Switch-A（config）#track 100 interface F0/1 line-protocol// ① Switch-A（config-track）#exitSwitch-A（config）int VLAN 1Switch-A（config-if）vrrp 1 ip 192.168.1.254//在VLAN1中配置VRRP组1，并指定虚拟路由器的IP地址为192.168.1.254Switch-A（config-if）# ② //开启主路由器身份抢占功能Switch-A（config-if）vrrp 1 authentication md5 key-string Cisco//配置VRRP协议加密认证Switch-A（config-if）#VRRP 1 track 100 decrement 30   // ③  【问题3】（6分）随着企业网络的广泛应用，用户对于移动接入企业网的需求不断增加，无线网络作为有线网络的有效补充，凭借着投资少、建设周期短、使用方便灵活等特点越来越受到企业的重视，近年来企业也逐步加大无线网络的建设力度。（1）构建企业无线网络如何保证有效覆盖区域并尽可能减少死角 （2分）（2）IEEE认定的四种无线协议标准是什么 （2分）（3）简单介绍三种无线安全的加密方式。（2分）【问题4】（4分）随着企业关键网络应用业务的发展，在企业网络中负载均衡的应用需求也越来越大。（1）负载均衡技术是什么 负载均衡会根据网络的不同层次（网络七层）来划分。其中第二层的负载均衡是什么技术 （2分）（2）服务器集群技术和服务器负载均衡技术的区别是什么 （2分）
选项
答案

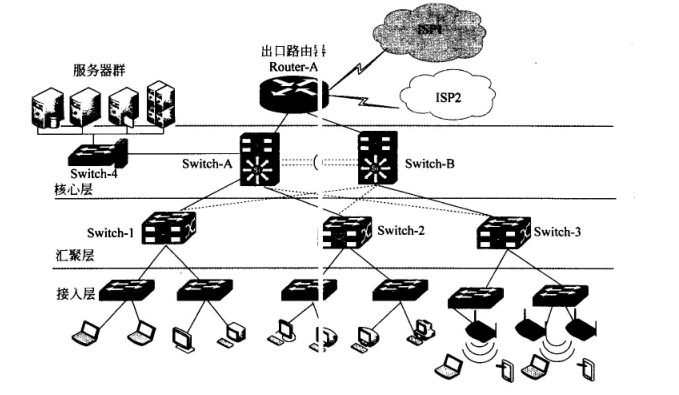

解析 【问题1】（5分）（1）增加链路带宽一般有两种方法，一种是直接升级到高速率模块，如添加千兆或万兆模块进行升级。另一种方法是通过链路聚合的方法，将多条物理链路捆绑成一条逻辑链路，实现带宽扩容。这两种方法各有优劣，升级模块方式成本较高，但不会占用已有的端口数量。而链路聚合方式不需要增加额外成本，但会占用现有端口数量。（2）一般网络冗余技术可以包括二层冗余链路、三层网关冗余设备。【问题2】（10分）（1）主干网络调整如下图：核心交换之间通过链路捆绑连接；增加汇聚交换机到核心交换机的链路。核心交换机部署STP协议和VRRP协议，把服务器群接入至核心交换机A或B。（2）①针对接口f0/1配置一个track，编号为100。② vrrp 1 preempt③在vrrp组1中应用track100，当F0/1端口down掉时，优先级降低30。【问题3】（6分）（1）构建企业无线网络如何保证有效覆盖区域并尽可能减少死角的方法有：1）改变无线AP的位置2）改变无线频段或信道3）升级路由器固件4）升级无线适配器固件5）架设第二台AP进行无线中继6）升级天线7）部署最新的无线AP、适配器8）向厂商定制专有无线方案（2）IEEE认定的无线协议主要有：IEEE802.15，IEEE802.11，IEEE802.16，IEEE802.20。（3）无线加密三种选择：WEP、WPA和WPA2WEP（Wired Equivalent Privacy，有线等效保密）。为RC4的RSA数据加密技术，常见的是64位和128位WEP加密。WPA（WiFi Protected Access，WiFi网络安全存取）。使用了全新的TKIP（临时密钥完整性）协议。WPA有两种认证模式，一种是使用802.1x协议进行认证（面向企业用户）；一种是称为预先共享密钥PSK模式（面向个人用户）。WPA2，即WPA加密的升级版。它采用CCMP（计数器模式密码块链消息完整码协议）认证AES加密。与WPA加密相同，WPA2同样有两种认证模式可供选择。【问题4】（4分）（1）负载均衡（又称为负载分担），英文名称为Load Balance，其意思就是将负载（工作任务）进行平衡、分摊到多个操作单元上进行执行，例如Web服务器、FTP服务器、企业关键应用服务器和其他关键任务服务器等，从而共同完成工作任务。链路聚合技术（第二层负载均衡）将多条物理链路当作一条单一的聚合逻辑链路使用。（2）集群是一组独立的计算机系统构成一个松耦合的多处理器系统，它们之间通过网络实现进程间的通信。应用程序可以通过网络共享内存进行消息传送，实现分布式计算机。集群系统主要解决高可靠性（HA）和高性能计算（HP）。负载均衡了一种廉价有效的方法扩展服务器带宽和增加吞吐量，加强网络数据处理能力，提高网络的灵活性和可用性。
