用UTP cat5作为通信介质,用一层以太网设备互联[两个中继器的情况],最大联

免费题库2022-08-02  40

问题 用UTP cat5作为通信介质,用一层以太网设备互联[两个中继器的情况],最大联网距离是__(  )__。A.l00mB.205mC.500mD.2500m

选项 A.l00m
B.205m
C.500m
D.2500m

答案 B

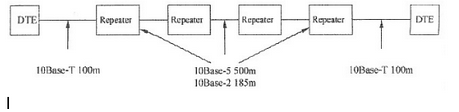

解析 1.以太网组网和一层组网设备组建以太网时如果不使用任何网络互连设备,其网络范围是有限的(受限于通信介质)。要扩大以太网的组网范围,可以使用互连设备完成。用于互连以太网的设备可以分为两类:第一层互连设备,称为中继器;第二层互连设备,称为网桥。中继器从原理上看,是工作在OSI协议模型第一层的设备,即工作在物理层。它只对经过它的以太网信号进行放大。中继器的主要作用是把经过该设备的以太网信号进行整形、放大等处理后,以广播方式传送到设备的所有端口,目的是扩大以太网的物理覆盖范围,即连网的范围。由于中继器设备只是简单的信号放大设备,用中继器互连的以太网,称为一个冲突域。中继器不能隔离以太网中的冲突(它对任何信号均放大广播,包括冲突信号)。用中继器设备组网,又可称为共享式以太网组网。2.共享式10Mbps以太网组网原则10Mbps以太网有三个标准:10Base5、10Base2和10Base-T。共享式10Mpbs以太网组网原则是:5-4-3-2-1法则,如下图所示。5是指用中继器互连的以太网中,两个结点(图中的DTE设备)之间最大可以有5个网段;4是指最大可以有4个中继器;3是有三个网段可以接入DTE设备(即计算机结点);2是有两个网段作互连网段:1是指整个连网属于一个冲突域。因此对于10base5 ,则意味着使用粗缆以太网,每一段可以传输500米,最多可以有5段,总长度是2500米,若在考虑收发器上的连接线长度,最多6根连接线,每一根50米,因此最大长度2800米。对于10base2而言,每一段最大长度是185米。因此总长度是185*5=925米。3.10Base-T连网介质使用3类或5类UTP或STP;连网采用主机一集线器(HUB)模式,双绞线以太网中,共享式集线器就是中继器,应该遵守中继器的连网法则;主机到集线器最大距离为100m;非特别指明,HUB隐含是指共享式集线器,即双绞线以太网的中继器;因此共享式10BASE-T用一层设备组网,最大距离是500m。如果使用UTPcat5,其单段连网(不使用连网设备)距离为100m。使用中继器(共享式10OMbps集线器)时,最多允许两个中继器,并且两个中继器之间UTPcat5连接长度不超过5m。即,采用一层设备连网,最大连网范围是205m。4.1000Mbps共享式以太网如果使用共享式1000Mbps以太网(通信介质UTPcat5)组网,只能使用一个中继器。单段连网(不使用连网设备)距离为100m。则最大联网距离为200m。实际上,1000Mbps铜线以太网,一般使用超5类和6类UTP作为通信介质
