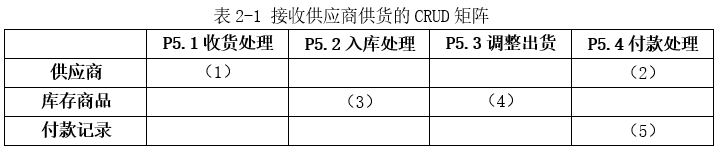

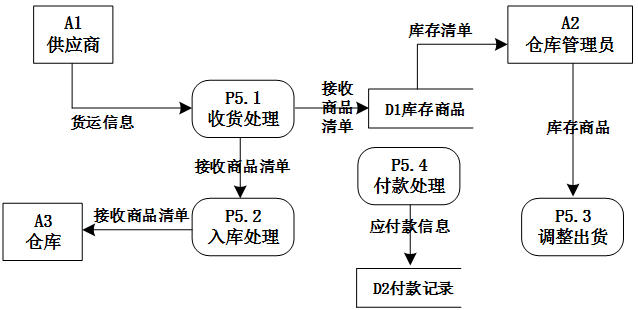

问题 某公司正在研发一套新的库存管理系统。系统中一个关键事件是接收供应商供货。项目组系统分析员小王花了大量时间在仓库观察了整个事件的处理过程，并开发出该过程所执行活动的列表：供应商发送货物和商品清单，公司收到商品后执行收货处理，包括卸载商品、确定收到了订单上的商品、处理与供应商的分歧等。对于已有商品，调整其库存信息，对于新采购的商品，在库存中添加新的商品记录。收货完成后，系统执行入库处理，将商品放到仓库对应的货架上。在付款处理活动中，自动生成应付账款信息，如果查询到该供应商有待付款记录，则进行合并付款，付款完成后消除应付账款记录。最后，仓库管理员根据最新的库存商品，调整出货信息。小王根据自己观察的过程创建了该事件的1层数据流图，如下图所示。图2-1 接收供应商供货的1层数据流图【问题1】（8分）请用300以内文字说明数据流图（Data Flow Diagram）的基本元素及其作用。【问题2】（12分）数据流图在绘制过程中可能出现多种语法错误，请分析图2-1所示数据流图中哪些地方有错误，并分别说明错误的类型。【问题3】（5分）系统建模过程中为了保证数据模型和过程模型的一致性，需要通过数据-过程-CRUD矩阵来实现数据模型和过程模型的同步，请在表2-1所示CRUD矩阵（1）～（5）中填入相关操作。
选项
答案
解析 【问题1】（8分）
数据流：数据流是数据在系统内传播的路径，因此由一组成分固定的数据组成。
外部实体：代表系统之外的实体，可以是人、物或其他软件系统。
加工（处理）：加工是对数据进行处理的单元，它接收一定的数据输入，对其进行处理，并产生输出。
数据存储：表示信息的静态存储，可以是文件、文件的一部分、数据库的元素等。
【问题2】（12分）
1、加工P5.3仅有输入流，缺少输出流，这属于黑洞。
2、加工P5.4仅有输出流，缺少输入流，这属于奇迹。
3、D1到A2：缺少处理数据流的加工。
4、D2：数据存储没有输出的数据流。
【问题3】（5分）
（1）R
（2）R
（3）CRU
（4）RU
（5）CRUD
