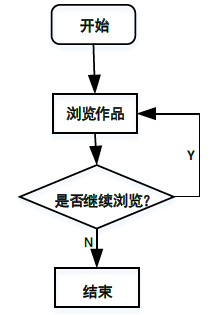

问题 为实现项目质量控制，经常用到各种图形工具，下图是（　　）。A.因果图B.流程图C.直方图D.控制图
选项 A.因果图
B.流程图
C.直方图
D.控制图
答案 B
解析 本题考查流程图。
流程图是流经一个系统的信息流、观点流或部件流的图形代表。在企业中，流程图主要用来说明某一过程。这种过程既可以是生产线上的工艺流程，也可以是完成一项任务必需的管理过程。
因果图―又叫石川图或鱼骨图，它说明了各种要素是如何与潜在的问题或结果相关联的。它可以将各种事件和因素之间的关系用图解表示。画因果图的方法如下：我们在一条直线（也称为脊）的右端写上所要分析的问题，在该直线的两旁画上与该直线成60度夹角的直线（称为大枝），在其端点标上造成问题的大因，再在这些直线上画若干条水平线（称为中枝），在线的端点写出中因，还可以对这些中枝上的原因进一步分析，提出小原因，如此便形成了一张因果图。
流程图―用于帮助分析问题发生的缘由。所有过程流程图都具有几项基本要素，即活动、决策点和过程顺序。它表明一个系统的各种要素之间的交互关系。设计审查过程的流程图可协助项目团队预期将在何时、何地发生质量问题，因此有助于应对方法的制定。
直方图―指一种横道图，可反映各变量的分布。每一栏代表一个问题或情况的一个特征或属性。每个栏的高度代表该种特征或属性出现的相对频率。这种工具通过各栏的形状和宽度来确定问题的根源。
控制图―又叫管理图、趋势图，它是一种带控制界限的质量管理图表。运用控制图的目的之一就是，通过观察控制图上产品质量特性值的分布状况，分析和判断生产过程是否发生了异常，一旦发现异常就要及时采取必要的措施加以消除，使生产过程恢复稳定状态，也可以应用控制图来使生产过程达到统计控制的状态。产品质量特性值的分布是一种统计分布，因此，绘制控制图需要应用概率论的相关理论和知识。
控制图是对生产过程质量的一种记录图形，图上有中心线和上下控制界限，并有反映按时间顺序抽取的各样本统计量的数值点。中心线是所控制的统计量的平均值，上下控制界限与中心线相距数倍标准差。多数的制造业应用三倍标准差控制界限，如果有充分的证据也可以使用其他控制界限。
