在进行进度安排时,PERT图不能清晰地描述(3),但可以给出哪些任务完成后才能开

免费题库2022-08-02  25

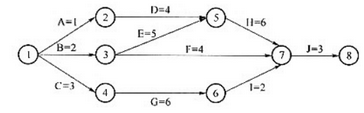

问题 在进行进度安排时,PERT图不能清晰地描述(3),但可以给出哪些任务完成后才能开始另一些任务。某项目X包含任务A、B、……、J,其中PERT图如下所示(A=1表示任务A的持续时间是1天),则项目X的关键路径是(       )(4)处填()。A.A-D-H-J B.B-E-H-JC.B-F-JD.C-G-I-J

选项 A.A-D-H-J
B.B-E-H-J
C.B-F-J
D.C-G-I-J

答案 B

解析 PERT图是一个有向图,箭头表示任务,可以标上完成该任务所需的时间;箭头指向结点表示流入结点的任务的结束,并开始流出结点的任务,结点表示事件。
PERT图不仅给出了每个任务的开始时间、结束时间和完成该任务所需的时间,还给出了任务之间的关系,即哪些任务完成后才能开始另外一些任务,但PERT图不能清晰的描述各个任务之间的并行关系。
图中用时最长的路径为关键路径,其关键路径为B-E-H-J。
