阅读下列材料,完成教学设计。 下面为某高中物理教材“楞次定律”一节中“探究感应

免费题库2022-08-02  71

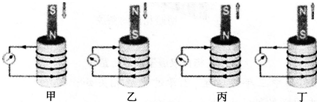

问题 阅读下列材料,完成教学设计。下面为某高中物理教材“楞次定律”一节中“探究感应电流方向由哪些因素决定’’的实验。在第2节图4.2—2的实验中,我们通过磁铁跟闭合导体回路之间的相对运动来改变穿过闭合回路的磁通量。条形磁铁的N极或S极插入闭合线圈时,线圈内磁通量增加,抽出时,线圈内现在重复这个实验,不过这次不是研究感应电流的产生条件.而是用草图记录感应电流的方向、磁铁的极性和运动方向,以便从中找出它们之间的关系。建议在纸上画出几个类似图4.3一l的草图,分别标出不同情况下磁铁的N、S极,磁铁的运动方向、感应电流的方向。为了判断感应电流的方向。事先要弄清线圈导线的绕向.及电流方向、指针摆动的方向与电流表的红、黑接线柱的关系。某同学的实验记录如图4.3—2所示。条形磁铁在线圈内的运动,无非是N极或S极插入.N极或S极抽出这四种情况,因此,可以认为他的记录是完整的,没有遗漏。图4.3-2研究感应电流方向的实验  任务:  (1)说明教材中“丁图设置条形磁铁S极抽出”的实验设计意图。(4分)  (2)基于该实验,设计一个包含师生交流的教学方案。(8分)

选项

答案

解析 (1)设置丁图的实验是为了控制变量做对比实验。由乙图实验和丁图实验得出磁通量增加和减少对感应电流方向的影响,由丙图和丁图实验得出磁场方向对感应电流方向的影响。 (2)【教师展示情景】:(两个对比实验)对比实验一:如图所示,N极插入和N极抽出。对比实验二:如图所示,N极插入和S极插入。【学生思考猜想】1.猜想感应电流的方向可能跟哪些因素有关 a.感应电流的方向可能跟磁通量的变化有关:b.感应电流的方向可能跟原磁场的方向有关。【教师启发引导】1.感应电流的方向可能跟原磁场的方向、磁通量的变化有关。2.下面我们通过实验,探究感应电流的方向跟磁通量的变化、原磁场的方向的关系。【实验探究,归纳概括】实验目的:探究感应电流的方向、磁通量的变化及原磁场的方向的关系即感应电流的方向遵循什么规律 思考讨论:1.条形磁铁与线圈间的相对运动有几种可能2.为了探究感应电流的方向与磁通量的变化、原磁场的方向的关系在物理学中通常采用什么方法 (控制变量法)探究方案:顺次控制:(1)磁通量的变化;(2)原磁场的方向;(3)感应电流的方向。实验前确定:(1)指针偏转方向与电流的方向的关系:指针右偏——电流从正接线柱流进灵敏电流表:指针左偏——电流从负接线柱流进灵敏电流表。(2)然后“顺藤摸瓜”确定线圈中的感应电流的方向。实验步骤:①灵敏电流计指针偏转与电流的方向的关系。②根据磁通量的变化分成磁通量的增加和磁通量的减少两大类进行实验。③分组实验、记录结果。④教师引领学生填写表格。分组探究.收集数据。.
