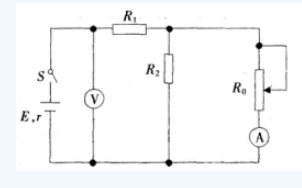

在图中所示的电路中,当滑动变阻器的滑动触片由下至上移动时()。
A.伏特表V和安培表A的读数都减小B.伏特表V和安培表A的读数都增大C.伏特表V的读数增大.安培表A的读数减小D.伏特表V的读数减小.安培表A的读数增大
选项
A.伏特表V和安培表A的读数都减小
B.伏特表V和安培表A的读数都增大
C.伏特表V的读数增大.安培表A的读数减小
D.伏特表V的读数减小.安培表A的读数增大
答案
C
解析
R0增大,R0与R2的并联电阻增大,整个回路的电阻值增大,电流值减小,电源内阻分压减小,所以外电压增加,所以伏特表读数增大。R0与R2的并联电阻增大,其分压增大,R2支路电流增大,整体电流减小,所以R0支路电流减小,所以安培表读数减小。
