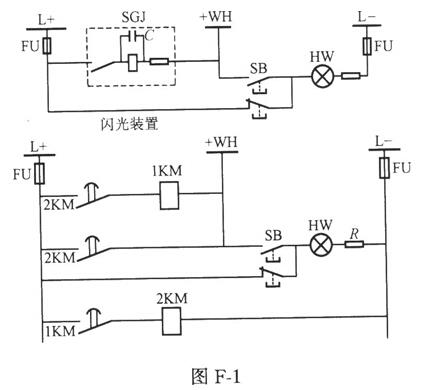

问题 图F-1为闪光装置的接线图。说明其作用。
选项
答案
解析 答：(1)它的作用是当断路器事故跳闸时使绿灯闪光。按下按钮SB，则负极经白灯HW到闪光小母线WF，再经闪光继电器SGJ到正极，该回路接通。电容器C充电，加到继电器线圈上电压逐渐升高，升高到一定数值，继电器动作，常闭触点断开。断开后，电容器经线圈放电，电压逐渐下降。降到一定数值，常闭触点又闭合，电容器又充电。如此反复充电和放电，使得常闭触点时断时合，因而使接到闪光小母线与负极之间的灯HW闪光。
    (2)两块中间继电器组成的闪光电路。正常时，+L经常闭触点2WC、线圈1WC充电到闪光母线SM上，电路中断。中间继电器1KM、2KM均在失磁状态。信号灯HW发平光。变电运行扣扣QUN 414843192
    按下试验按钮SB，SM经常开触点SB、白灯HW到L-母线形成通路，1KM通过电流动作，信号灯HW暗光。由于1KM常开触点闭合，2KM通过电流动作，常开触点闭合，信号灯亮光。2KM常闭触点断开使1KM断电，其常开触点断开，使2KM失磁，其常开触点断开，常闭触点闭合，1KM又通过电流动作，信号灯HW暗光。就这样一亮一暗的循环闪光，直到试验按钮复归或者闪光母线引出的动作回路断开为止。
