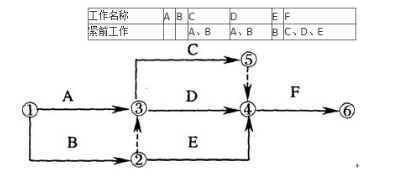

根据表中给出的逻辑关系绘制的双代号网络图如下图所示,图中绘图的错误是( )。
A.逻辑关系表达不正确B.节点编号有错误C.出现了相同代号的工作D.有多余的虚工作
选项
A.逻辑关系表达不正确
B.节点编号有错误
C.出现了相同代号的工作
D.有多余的虚工作
答案
B
解析
本题考查的是双代号网络图的绘制。
考前超压卷,
七项绘图规则(要记住,会判断即可,不要求会画)
本题考查的是双代号网络图的绘制。
(1)网络图必须按照已定的逻辑关系绘制。
(2)网络图中严禁出现从一个节点出发,顺箭头方向又回到原出发点的循环回路。
(3)网络图中的箭线(包括虚箭线,下同)应保持自左向右的方向,不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。若遵循该规则绘制网络图,就不会出现循环回路。
(4)网络图中严禁出现双向箭头和无箭头的连线。
(5)网络图中严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。
(6)严禁在箭线上引入或引出箭线。
(7)应尽量避免网络图中工作箭线的交叉。当工作箭线交叉不可避免时,可以采用过桥法或指向法处理。
(8)网络图中应只有一个起点节点和一个终点节点(任务中部分工作需要分期完成的网络计划除外)。除网络图的起点节点和终点节点外,不允许出现没有外向箭线的节点和没有内向箭线的节点。
(9)网络图中的节点都必须有编号,其编号严禁重复,并应使每一条箭线上箭尾节点编号小于箭头节点编号。
在双代号网络图中,要求箭尾节点编号小于其箭头节点编号,故节点4和节点5的编号应互换。
