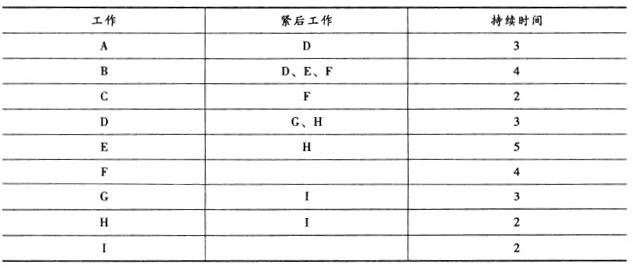

共用题干 对某工程的工艺关系和组织关系进行分析,其逻辑关系及持续时间见下表,请

最全题库2022-08-02  65

问题 共用题干对某工程的工艺关系和组织关系进行分析,其逻辑关系及持续时间见下表,请进行下列选择。根据以上资料,回答下列问题:如绘制双代号网络计划,其虚箭线数为()条。A:4B:2C:3D:5

选项 如绘制双代号网络计划,其虚箭线数为()条。
A:4
B:2
C:3
D:5

答案 C

解析 网络图如下图所示,由图中可以看出,虚箭线共3条。如网络图所示,图中共有线路A→D→H→I,B→D→G→I,B→D→H→I,B→F,C→F,B→E→H→I和A→D→G→I七条,B→E→H→l的计算工期为13天最大。所以关键线路应该是B→E→H→I。
如网络图所示,图中共有线路A→D→H→I,B→D→G→I,B→D→H→I,B→F,C→F,B→E→H→I和A→D→G→I七条,B→E→H→I的计算工期为13天最大,则计算工期为13天。
单代号网络图中的每一个节点表示一项工作,节点宜用圆圈或矩形表示。节点所表示的工作名称、持续时间和工作代号等应标注在节点内。如上图的双代号网络图,可知工作共有11个,则单代号网络计划的节点数共有11个。
