圆轴，B、C截面处作用有集中转矩，CD段作用有均匀分布的转矩T/a，下面四个扭矩

admin2022-08-02 75

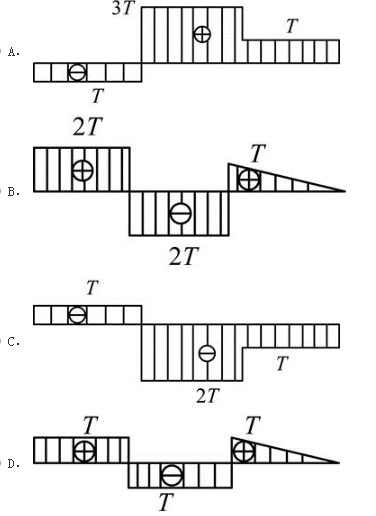

问题圆轴，B、C截面处作用有集中转矩，CD段作用有均匀分布的转矩T/a，下面四个扭矩图中正确的是（　　）。

选项

答案 D

解析利用截面法，从D到C，分布均匀的转矩T/a在C处达到最大值T，正方向；在C截面处，受到反向转矩2T，方向变为负，大小变为T；在D截面处，受到正向转矩2T，方向变正，大小为T。故D项正确。
