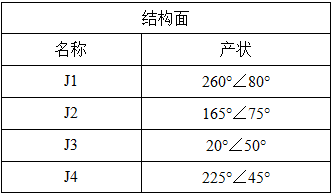

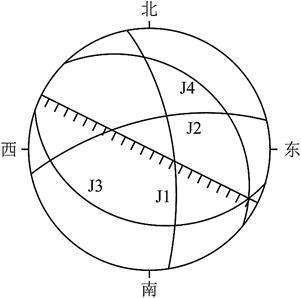

某岩质边坡中发育J1、J2、J3三组裂隙和岩层面J4共四组结构面,拟直立切坡,边坡走向116°,且向西南临空。边坡的极射赤平投影如下所示(上半球投影),各结构面产状见下表。问哪组结构面是该边坡的控滑结构面?( )
A.J1B.J2C.J3D.J4
选项
A.J1
B.J2
C.J3
D.J4
答案
D
解析
根据《工程地质手册》(第五版)第1100页,赤平极射投影法,边坡走向116°,且向西南临空,根据边坡走向和倾向的关系可知其倾向为206°,对比4组结构面,第4组结构面的倾向225°倾角45°,它和边坡走向接近平行,倾向一致,因此它的稳定性最差。本题万万不可看图选择,因为本题的投影是上半球投影,书上是下半球投影,得到的图形形态和手册上的形态是相反的。
