问题
某10kV变电站,10kV母线上接有一台变压器,3回架空出线,出线侧均装设有避雷器,请问母线上是否需要装设避雷器,若需要装设,避雷器与变压器的距离不宜大于多少?( )A.需要装设避雷器,且避雷器距变压器的电气距离不宜大于20mB.需要装设避雷器,且避雷器距变压器的电气距离不宜大于25mC.需要装设避雷器,且避雷器距变压器的电气距离不宜大于30mD.不需装设避雷器,出线侧的避雷器可以保护母线设备及变压器
选项
A.需要装设避雷器,且避雷器距变压器的电气距离不宜大于20m
B.需要装设避雷器,且避雷器距变压器的电气距离不宜大于25m
C.需要装设避雷器,且避雷器距变压器的电气距离不宜大于30m
D.不需装设避雷器,出线侧的避雷器可以保护母线设备及变压器
答案
B
解析
《交流电气装置的过电压保护和绝缘配合设计规范》(GB 50064—2014)第5.4.13-12-1条规定,变电站的6kV和10kV配电装置,应在每组母线和架空进线上分别装设电站型和配电型MOA,并应采用图5.4.13-4(见题解图)所示的保护接线。MOA至6kV~10kV主变压器的最大电气距离宜符合表5.4.13-2(见题解表)所列数值。可以看出,当进线回路数为3时,电气距离不宜大于25m。题解表MOA至6kV~10kV主变压器的最大电气距离

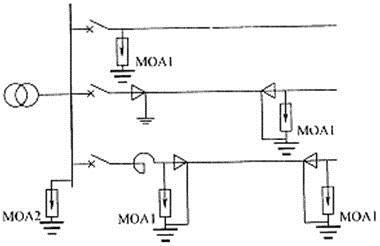

题解图6kV和10kV配电装置雷电侵入波过电压的保护接线
