问题
某企业新建35/10kV变电所,短路电流计算系统图如下图所示,其巳知参数均列在图上,第一电源为无穷大容量,第二电源为汽轮发电机,容量为30MW,功率因数0.8,超瞬态电抗值Xd=13.65%,两路电源同时供电,两台降压变压器并联运行,10kV母线上其中一回馈线给一台1500kW的电动机供电,电动机效率0.95,启动电流倍数为6,电动机超瞬态电抗相对值为0.156,35kV架空线路的电抗为0.37Ω/km(短路电流计算,不计及各元件电阻)。
请回答下列问题。假设短路点k2在电动机附近,计算异步电动机反馈给k2点的短路峰值电流为下列哪一项数值?(异步电动机反馈的短路电流系数取1.5) ( )(A)0.99kA (B)1.13kA(C)1.31kA (D)1.74kA
选项
答案
C

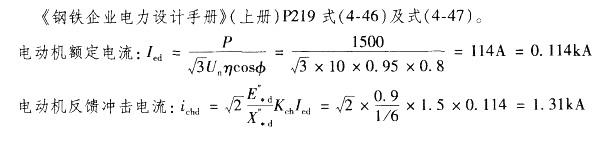

解析
转载请注明原文地址:http://tihaiku.com/jzgc/274343.html
