图示对称三相电路,线电压380V,每相阻抗Z=(18+j24)Ω,则图中功率表读数为( )。
A.5134WB.997WC.1772WD.7667W
选项
A.5134W
B.997W
C.1772W
D.7667W
答案
B
解析
令
,则:
。由图可知功率表输入电流为
,输入电压为

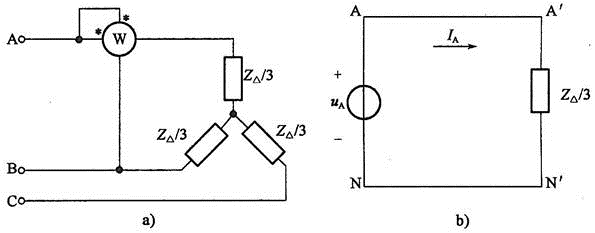

。把负载由三角形连接转换成星形连接,如题解图(a)所示。
题解图A相等值电路如题解图(b)所示,A相相电流为:
功率表的读数为:P=UABIAcosθ=380×22×cos(30°+53.1°)=1004.34W。
