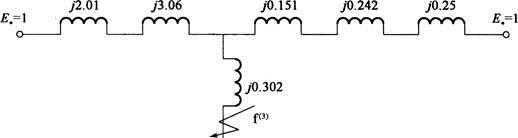

如题图所示为某系统等值电路,各元件参数标幺值标在图中,f点发生三相短路时,短路点的总电路电流及各电源对短路点的短路阻抗分别为( )。
A. 1.136 0.25 0.033 B. 2.976 9.72 1.930 C. 11.360 9.72 0.993 D. 1.145 7.753 0.983
选项
A. 1.136 0.25 0.033
B. 2.976 9.72 1.930
C. 11.360 9.72 0.993
D. 1.145 7.753 0.983
答案
D
解析

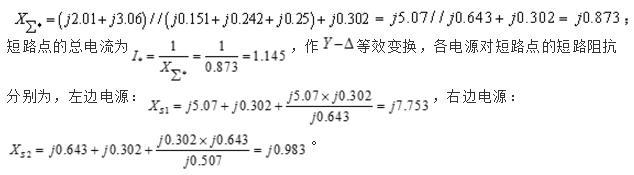

合并各支路阻抗,运用星-三角变换得到题解图a)、b),则系统的总电抗为:
