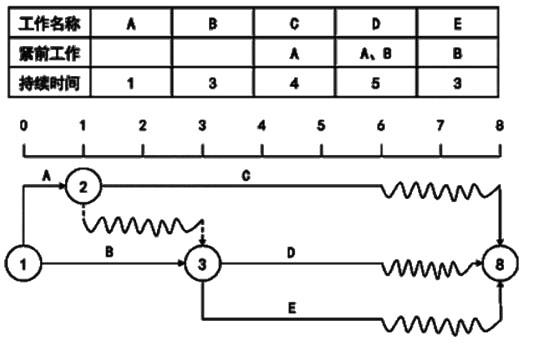

问题 已知各工作间的逻辑关系如图所示，依最早开始时间所绘制的双代号时标网络图，该图的绘图错误有（ ）。A.终点节点在时标上的位置错误
B.未正确表达工作间的逻辑关系
C.虚工作未按规定符号表示
D.实箭线长度与相应工作持续时间不符
E.节点编号不正确
选项 A.终点节点在时标上的位置错误
B.未正确表达工作间的逻辑关系
C.虚工作未按规定符号表示
D.实箭线长度与相应工作持续时间不符
E.节点编号不正确
答案 BD
解析 本题考查的是时标网络计划时间参数的计算。选项B，图中E工作的紧前工作有A、B两个，不符合 表中给出的逻辑关系；选项D，D工作持续时间为5，但是网络图中为3。
