问题

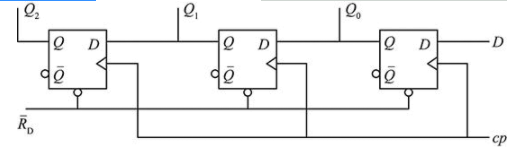

图示时序逻辑电路是一个（ ）。.
A.三位二进制同步计数器B.三位循环移位寄存器C.三位左移寄存器D.三位右移寄存器
选项
A.三位二进制同步计数器
B.三位循环移位寄存器
C.三位左移寄存器
D.三位右移寄存器
答案
C
解析
cp触发信号同时控制三个电路，且右边的输出信号作为左边的输入信号，可判别该时序逻辑电路是一个三位左移寄存器。
