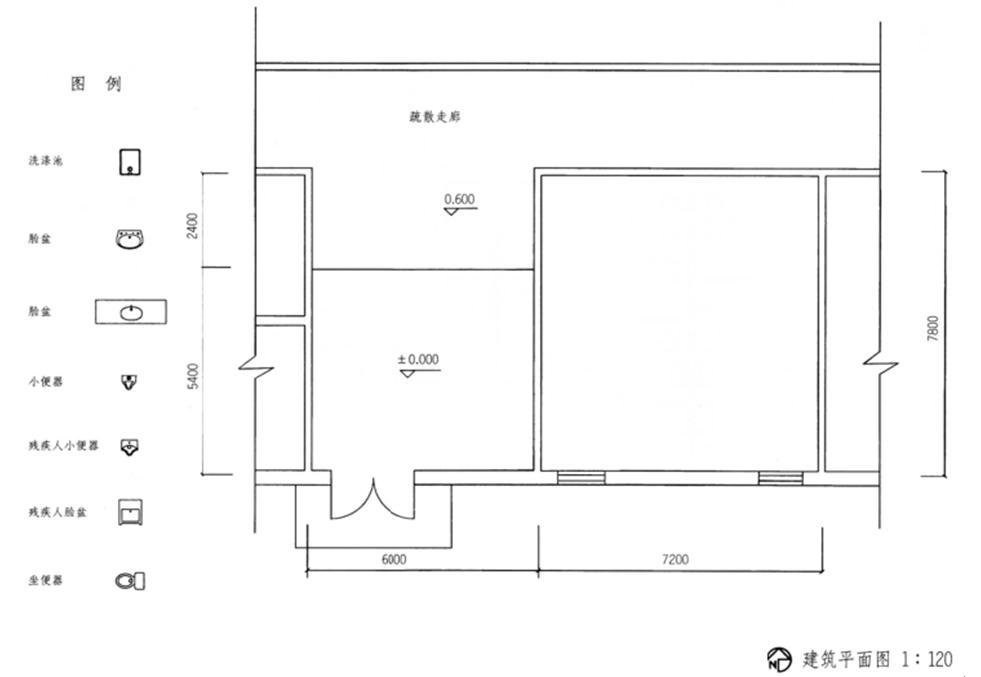

设计任务 在给出的平面内布置出设计条件要求的台阶、坡道、扶手及残疾人男、女卫生间,满足无障碍设计的要求。 设计条件 建筑平面如图。楼梯和坡道设计要求如下: 1.楼梯 (1)踏步宽和高:踏宽不小于280 mm,踏高不超过180 mm,不低于100 mm; (2)楼梯净宽不小于1200 mm; (3)楼梯两边900 mm高处应设有扶手; (4)扶手应保持连续; (5)扶手在楼梯起点与终点处应水平延伸300 mm以上; (6)扶手与墙间距为38 mm。 2.坡道 (1)坡度为1/12,最高升起750 mm; (2)最小坡道宽为900 mm; (3)坡道转弯时应设休息平台,平台深度不小于1500 mm。 (4)扶手 a)当踏步高于150 mm或水平长度大于1830 mm时,在坡道两边均应设有扶手; b)在曲折或Z字形坡道上扶手应保持连续; c)如果扶手不连续,扶手在楼梯起点与终点处应水平延伸300 mm以上; d)扶手与墙间距为38 mm。 3.卫生间 残疾人卫生间设计应满足规范要求。 作图要求 确定适当的楼梯踏步数及坡道坡度,反映出合理的栏杆设计。 注出标高,并注有文字说明。
选项
答案
解析

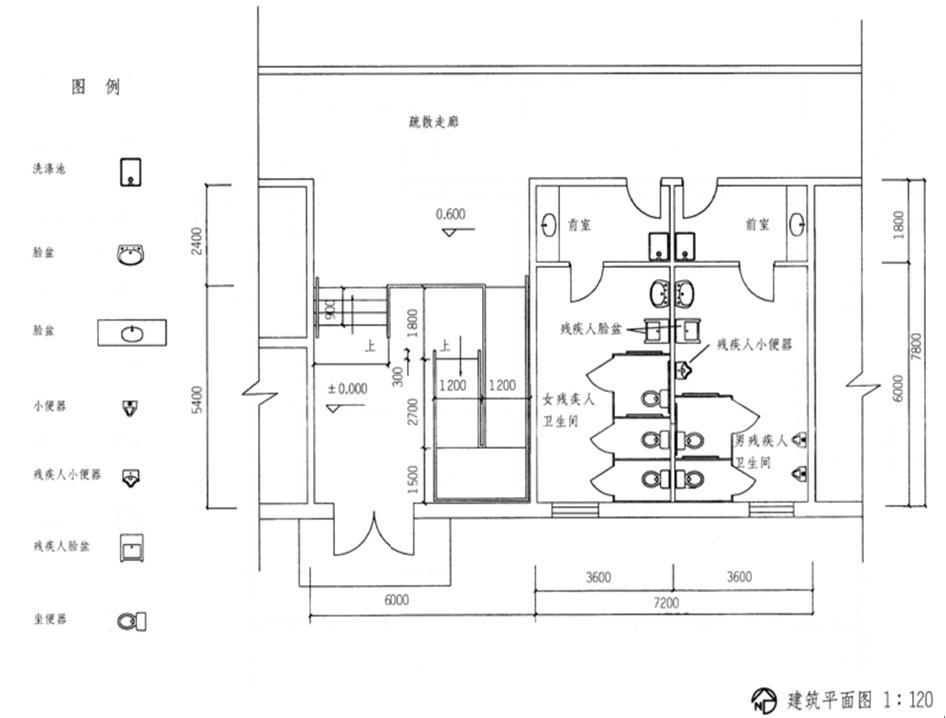

参考作图提示
