问题

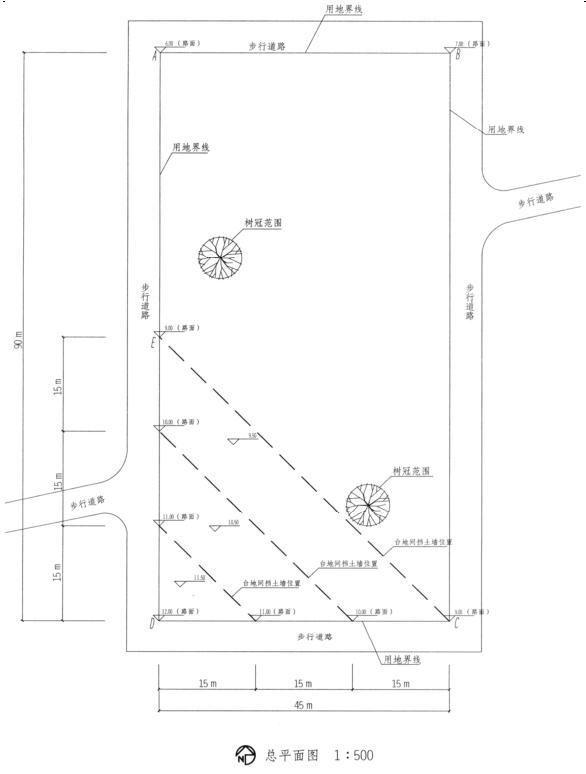

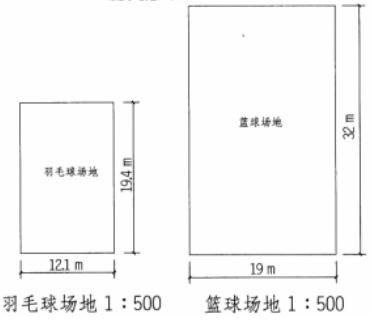

设计条件 1.已知待修建的为球场和景观的一处台地和坡地。场地周边为人行道路,每边人行道路坡度不同,每边都采用各自均匀的坡度。场地条件如图所示,道路最低高程点为6m,最高高程点为12m,详见总平面图。 2.根据现有路面标高规律与台地布置情况,即每块台地与其相邻的台地高差一样,台地相互间高差为1m,台地标高与道路控制点标高高程差为0.5m。 3.保留场地内原有台地形态、标高与树木。 任务要求 1.在合理的台地区域内布置篮球场、羽毛球场,尺寸如图所示。尽可能多的布置球场。 2.补全道路(即场地边)标高与台地内高程点标高。 3.不同方向的道路标高作为挡土墙起始端。挡土墙长度要求最短。新建球场与挡土墙不能穿过树冠。
选项
答案
解析

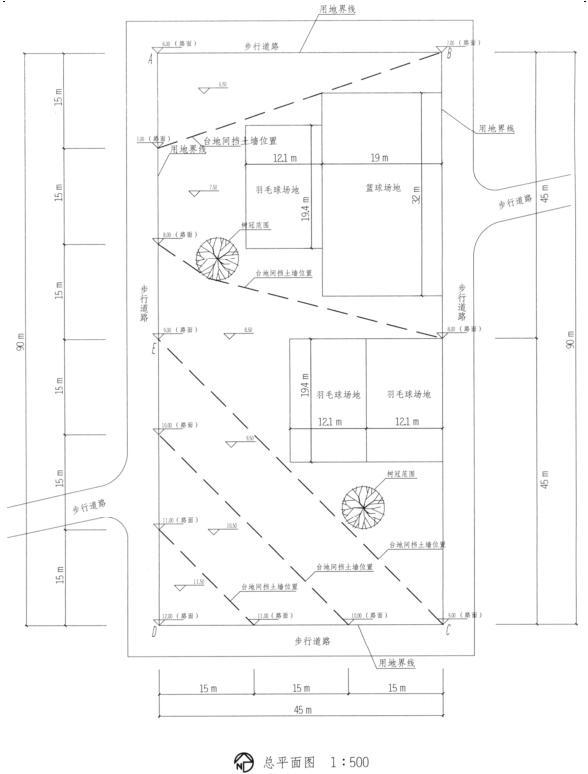

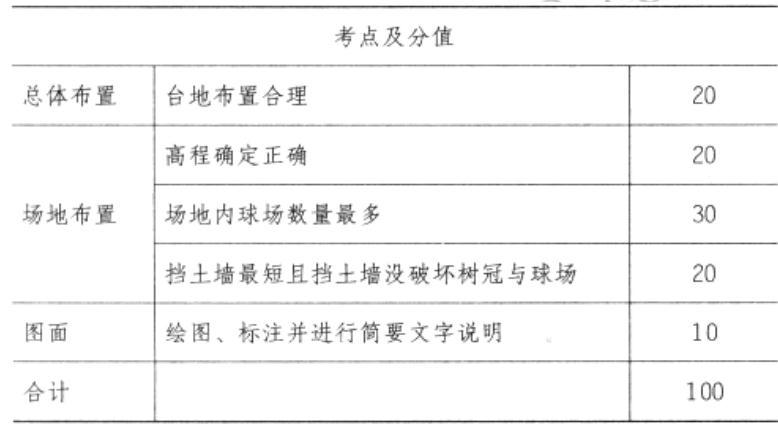

作图提示 1.每块台地与其相邻的台地高差一样,台地相互间高差为1m,台地标高与道路控制点标高高程差为0.5m。 2.场地周边为人行道路,每边人行道路坡度不同,每边都采用各自均匀的坡度。 3.利用挡土墙围合出最大限度的台地,在范围内布置尽可能多的球场。 4.挡土墙与球场避开树冠范围。 参考评分标准
