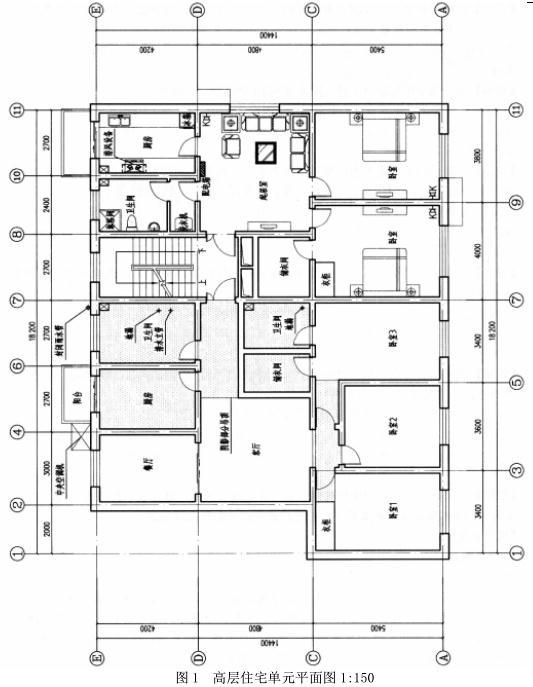

【试题要求】 1.任务描述 图 1 为某住宅的单元平面。 (1)左户采用无新风的水系统风冷热泵户式空调(俗称“小型中央空调系统”),卫生间、厨房、储藏不考虑空调。户式空调室外主机位置已给定,优先选用侧送下回空调室内机。侧送侧回空调室内机已预留墙面洞口。图中仅阴影部分设吊顶,空调室内机及管线安装在吊顶空间内。要求按下述制图要求绘制左户空调布置图。 (2)右户采用分体空调,配电箱及空调电源插座位置已给定,要求按《住宅设计规范》的最低要求绘制右户插座平面布置图。 以上布置均应满足相关规范要求。

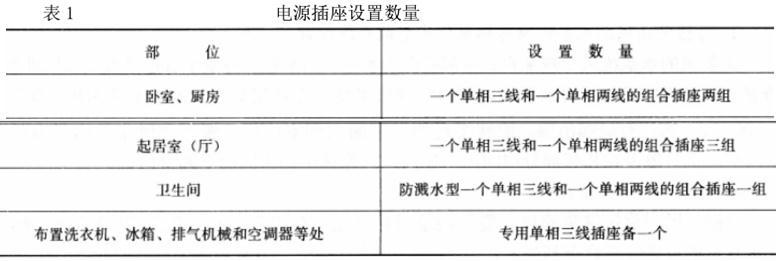

参照《住宅设计规范》的要求,电源插座的设置数量不应少于表 1 的规定。表 1 电源插座设置数量

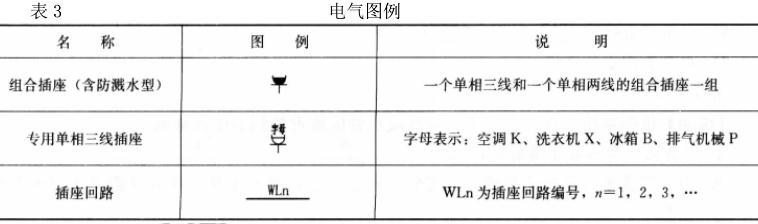

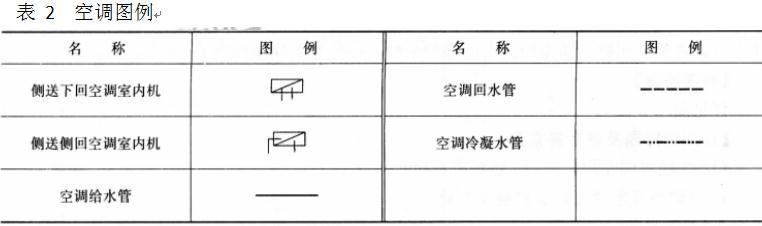

2.任务要求 (1)左户:用提供的配件图例按以下要求绘制空调布置图: 1)布置空调室内机。 2)布置空调给水管。 3)布置空调回水管。 4)布置空调冷凝水管。 (2)右户:用提供的配件图例按以下要求绘制插座平面布置图(储藏、阳台不需布置): 1)绘出所有电源插座位置(空调插座已给定); 2)绘出所有电源插座回路并编号(回路均引自配电箱)。 3.配件图例(表 2、表 3)
选项
答案
解析

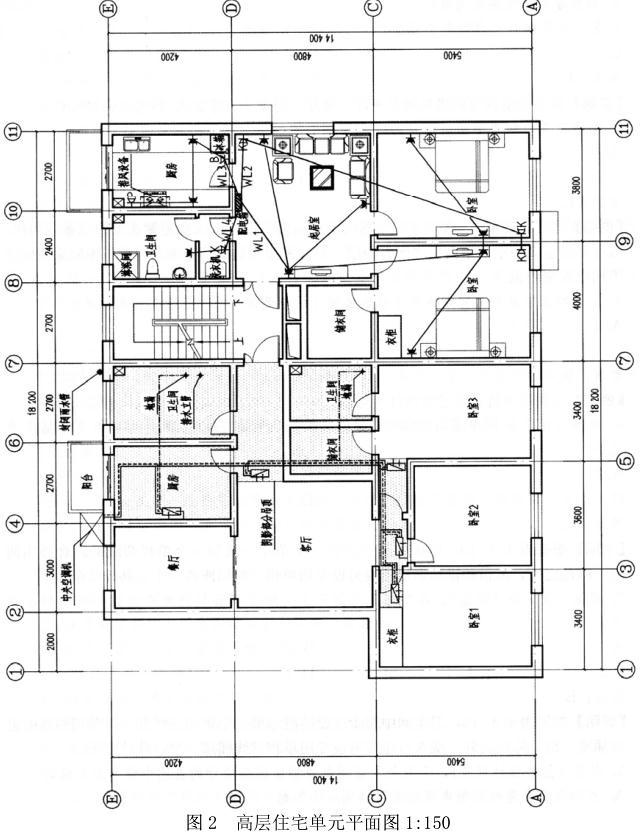

详见图 2。
