问题

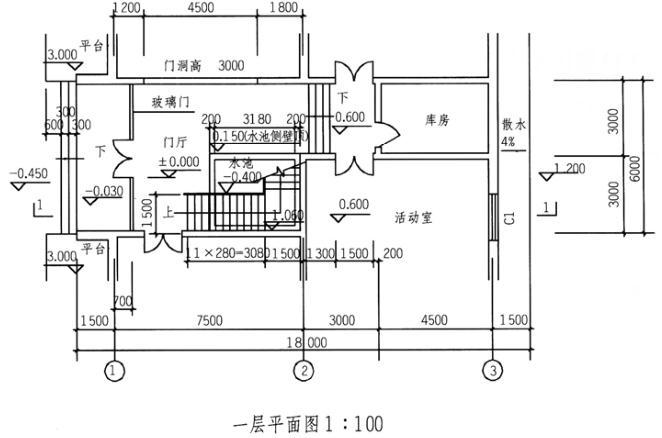

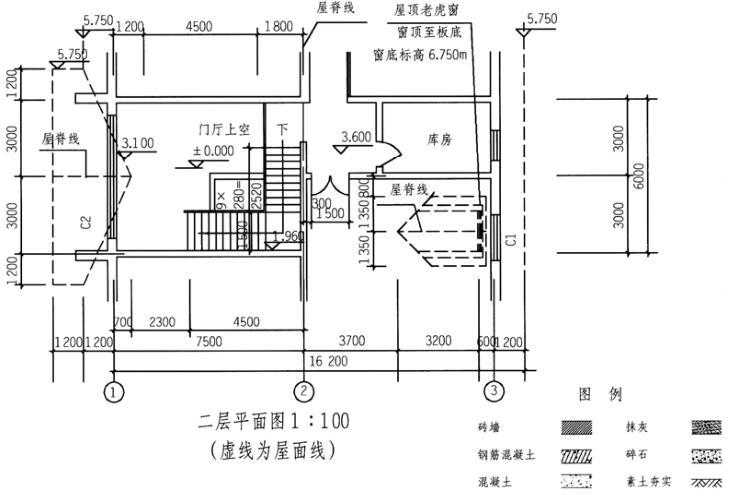

设计任务 根据局部平面图,按指定剖面线位置画出剖面图。剖面图应正确反映出平面图所示尺寸及空间关系,并应符合构造要求。 构造要求 结构类型:砖混结构,现浇混凝土楼板。 基础:条形砖基础,混凝土垫层300mm(高)×750mm(宽)。基础底标高为-1.2m。 地坪:素土夯实,150mm厚碎石垫层,80mm厚C15混凝土,20mm厚水泥砂浆找平,上铺地砖。楼面:100mm厚现浇钢筋混凝土楼板,20mm厚水泥砂浆找平后贴地砖。 屋面:现浇钢筋混凝土坡屋面板180mm厚,40mm厚细石钢筋混凝土防水层,20mm厚水泥砂浆找平后贴瓦楞形面砖。坡度1/2,挑檐1200mm(无天沟)。 外墙:370mm砖墙,20mm厚粉刷,外贴墙面砖。 内墙:240mm砖墙,20mm厚粉刷,面涂乳胶漆。顶棚:钢筋混凝土板,20mm厚粉刷,面涂乳胶漆。 散水:素土夯实,80mm厚C10混凝土。屋面板定位标高:①轴与②轴的墙中线,与坡屋面的坡面交点标高为6.35m。 梁:宽度为240mm,高度为600mm。 门:门高2100mm。 窗:首层窗台离地面1150mm,二层窗台离楼面900mm,C1窗高1250mm,C2窗底标高3.70m,窗顶平屋面斜梁底。 防潮:防潮层用水泥砂浆或卷材设防。 水池:侧壁及底板均为现浇钢筋混凝土,厚度为200mm,面贴瓷砖。 剖面要求 1.画出1:50剖面图。图中包括基础各部分,楼地面、屋面、内外墙、门窗、楼梯及梯下水池、散水、防潮层等。 2.剖面图中除注明部分标高外,还需标注各屋脊线的标高及基础埋深标高。
选项
答案

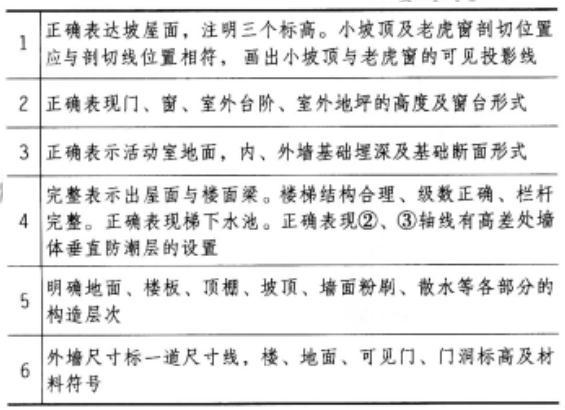

解析

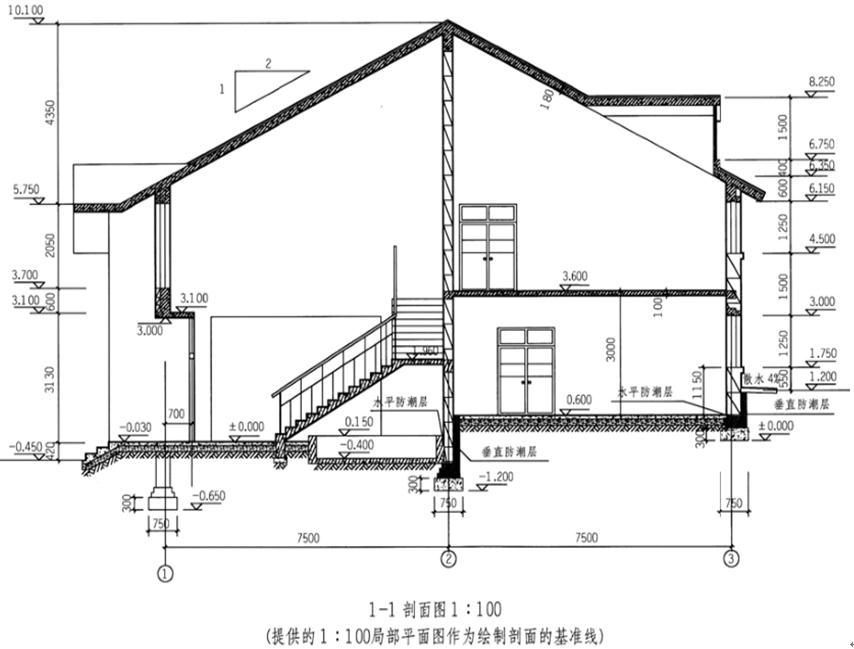

参考作图提示
