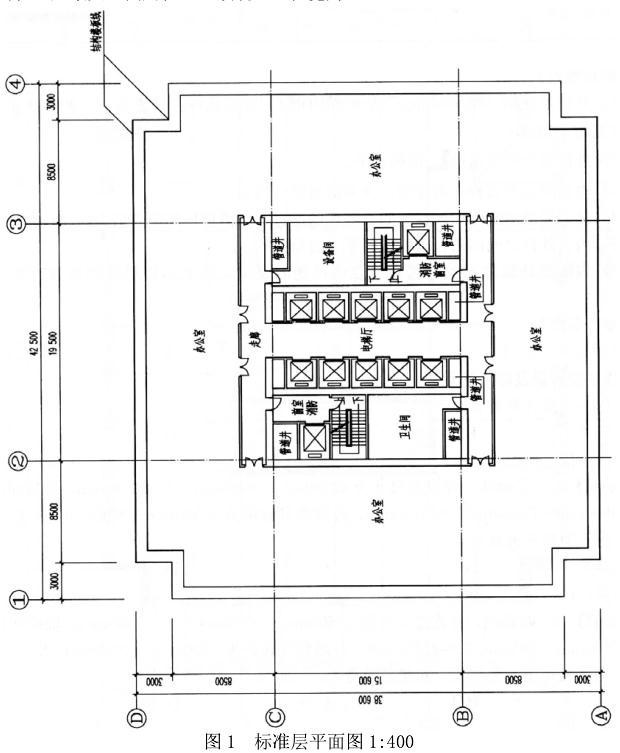

【试题要求】 1.任务描述 图 1 为某 35 层建筑的标准层平面图,层高 3.9m,采用钢筋混凝土筒中筒结构。不考虑抗震要求,外筒壁厚 1000mm,内筒壁厚 600mm。设计应在满足规范要求(外筒柱距不大于 4000mm)的前提下,外筒的柱距应最大,四周柱距必须统一,柱宽为 1400mm。

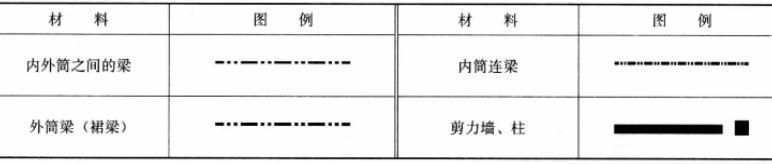

2.任务要求 按图例在图 1 中: (1)布置外筒的柱,并注明柱距; (2)布置外筒的梁(裙梁); (3)布置内筒及内部的剪力墙: (4)布置内筒的连梁; (5)布置内、外筒之间的梁; (6)布置内、外筒的角柱。 3.图例(见下表)
选项
答案
解析

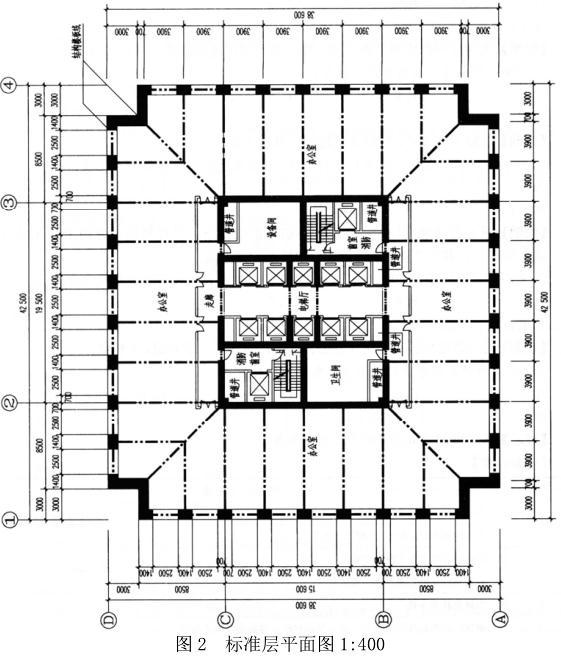

详图 2。
