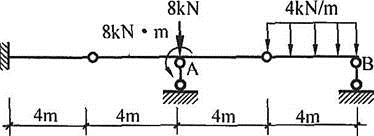

如所示多跨静定梁,A支座处左侧截面剪力及弯矩分别为( )。
A.8kN,-32kN·mB.-6kN,-24kN·mC.12kN,-36kN·mD.-14kN,-32kN·m
选项
A.8kN,-32kN·m
B.-6kN,-24kN·m
C.12kN,-36kN·m
D.-14kN,-32kN·m
答案
B
解析
先研究B部分,根据力矩平衡可知:FB=8kN(向上);再研究AB两部分,向A点取矩:8FB+8+4Fy=4×4×6,解得:Fy=6kN(向下),Fy为最左侧铰接点处的的竖向反力,故A支座左侧的剪力为:FAL=-6kN,弯矩为:MAL=-4×6=-24kN·m。
