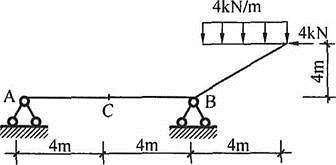

如所示外伸梁,C处截面剪力、弯矩分别为( )。
A.-2kN,-8kN·mB.-4kN,-8kN·mC.4kN,16kN·mD.2kN,-16kN·m
选项
A.-2kN,-8kN·m
B.-4kN,-8kN·m
C.4kN,16kN·m
D.2kN,-16kN·m
答案
A
解析
先进行整体受力分析,对B点取矩求解A支座反力,列平衡方程:8FA+4×4=4×4×2,解得:FA=2kN(竖直向下),再研究AC部分,用截面法在C点截面,并取左侧AC部分为隔离体,对C点取矩得:MC=-4FA=-8kN·m,FC=-2kN。
