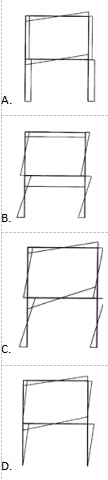

图所示单跨双层框架,其弯矩图正确的是( )。
选项
答案
C
解析
主动力P对固定支座是顺时针转动,故固定端的约束反力偶必为逆时针方向,固定端弯矩是左侧受拉。对称结构在正对称荷载作用下,其内力和位移都是正对称的,且在对称轴上反对称的多余力为零;对称结构在反对称荷载作用下,其内力和位移都是反对称的,且在对称轴上对称的多余力为零。轴力和弯矩是对称内力,剪力是反对称内力。本题还可用剪力分配法,分层快速画出结构弯矩图。
