所示多跨静定梁B点弯矩为（　　）。 A.－40kN·m B.－50kN·m

资格题库2022-08-02 35

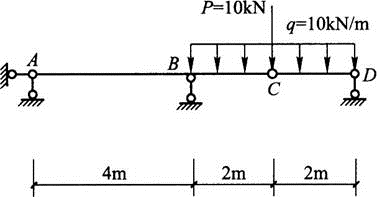

问题所示多跨静定梁B点弯矩为（　　）。

A.－40kN·mB.－50kN·mC.－60kN·mD.－90kN·m

选项 A.－40kN·m
B.－50kN·m
C.－60kN·m
D.－90kN·m

答案 C

解析图示结构为多跨静定梁，ABC段为基本部分，CD段为附属部分，附属部分的受力会影响主体部分。先求解附属部分，CD段受力传给基本部分C点的竖向力为10kN，与原有荷载叠加后直接求出B点弯矩为MB＝－（20×2＋20×1）＝－60kN·m。

转载请注明原文地址:http://tihaiku.com/jzgc/2515218.html

本试题收录于：建筑结构题库一级注册建筑师分类

建筑结构

一级注册建筑师
