刚架承受如图所示均布荷载作用，下列弯矩图中正确的是（　　）。

免费题库2022-08-02 13

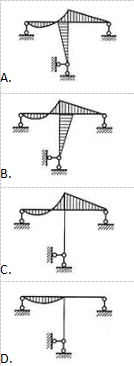

问题刚架承受如图所示均布荷载作用，下列弯矩图中正确的是（　　）。

选项

答案 C

解析整体结构不受水平方向的力的作用，因此底部固定铰支座无水平反力，故竖杆上没有弯矩。由于横梁中点是刚接的，必有负弯矩，因此C项正确。

转载请注明原文地址:http://tihaiku.com/jzgc/2514097.html

本试题收录于：建筑结构题库一级注册建筑师分类
