2. 建筑工程
  3. A.Ⅰ、Ⅲ B.Ⅱ、Ⅲ C.Ⅲ、Ⅳ D.Ⅰ、Ⅱ、Ⅳ

A.Ⅰ、Ⅲ B.Ⅱ、Ⅲ C.Ⅲ、Ⅳ D.Ⅰ、Ⅱ、Ⅳ

考试题库2022-08-02  9
问题 A.Ⅰ、ⅢB.Ⅱ、ⅢC.Ⅲ、ⅣD.Ⅰ、Ⅱ、Ⅳ
选项 A.Ⅰ、Ⅲ
B.Ⅱ、Ⅲ
C.Ⅲ、Ⅳ
D.Ⅰ、Ⅱ、Ⅳ
答案 D

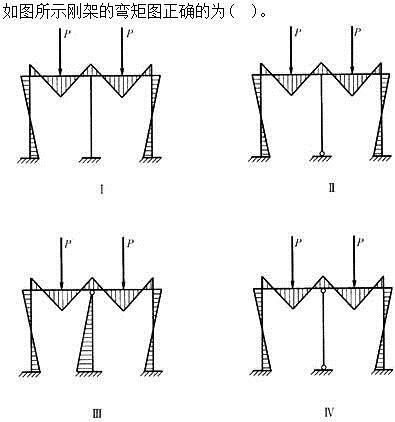

解析 对称结构在正对称荷载作用下，其内力和位移都是正对称的，且在对称轴上反对称的多余力为零。对称结构在反对称荷载作用下，其内力和位移都是反对称的，且在对称轴上对称的多余力为零。注意：轴力和弯矩是对称内力，剪力是反对称内力。图示刚架为双跨对称结构，受对称荷载作用。根据对称性，可知其弯矩图均应是对称的，故Ⅲ图不正确，其余三个图是正确的。
转载请注明原文地址:http://tihaiku.com/jzgc/2512587.html
本试题收录于： 建筑结构题库一级注册建筑师分类

建筑结构

一级注册建筑师
