我国最大也是目前世界上规模最大的河口航道整治工程——长江口深水航道整治 工程中的
我国最大也是目前世界上规模最大的河口航道整治工程——长江口深水航道整治 工程中的
admin
2022-08-02
60
问题
我国最大也是目前世界上规模最大的河口航道整治工程——长江口深水航道整治 工程中的北导堤、南导堤、丁坝等是其主体水工建筑物,导堤的断面见下图1、图2、 图3所示。
在该工程中应用了许多新结构和大量的土工合成织物及其制品,在整治工程中起到了重要的作用。问题:(1)长江口深水航道整治工程中,图一所示导堤断面是何种结构?指出图1中1、2、3、4、5、6所标构件或结构的名称和作用。导堤的哪一侧是迎浪面?(2)长江口深水航道整治工程中图2所示导堤断面为何种结构?指出图中1、2、3、4、5所标结构的名称和作用。(3)图3所示导堤断面为何种结构?指出图中1、2、3、4的结构或构件的名称。
选项
答案
解析

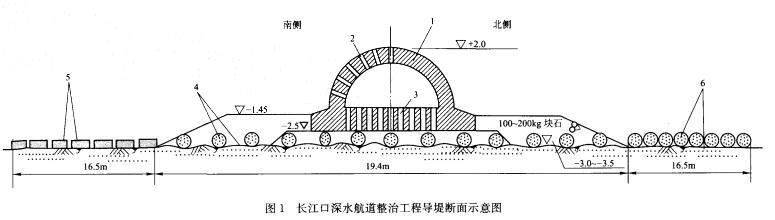

(1)长江口深水航道整治工程中图1所示断面是土工织物软体排护底的钢筋混凝土半圆体结构。
工程构件:1—为钢筋混凝土半圆体,防浪作用。
2—为半圆体弧形侧壁上所开的消浪孔,起到消浪的作用。
3—为半圆体底板上的开孔,减小浮托力、提高稳定性。
4—砂助软体排,保护了河床的形态。
有效隔离了江底软基和其上的抛石基床和抛石棱体,不使淤泥进入基床和棱体,也不使块石陷入淤泥;
有提高江底软基承载力的作用。
5—混凝土连锁块余排,保护迎浪面江底不因冲刷变形,保证堤的稳定性。
6—砂肋余排,保护江底不因冲刷变形,保护堤的稳定性。
图中所标导堤的南侧是迎浪面。

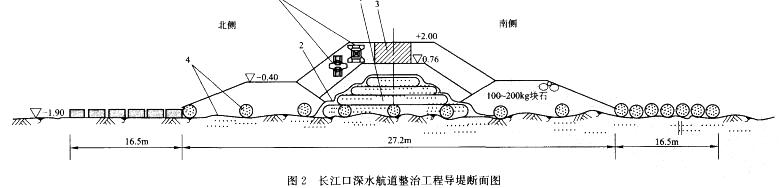

(2)为土工织物软体排护底的土工织物大型充砂袋堤心的斜坡堤结构
1—土工织物大型充砂袋,构成堤心结构。
2—土工布,保护大型充砂袋,不被抛石破坏。
3—模袋混凝土压顶,防浪、增强堤的稳定性。
4—砂肋软体排,保护河床不被冲刷、河势不变,保证堤基础的稳定; 隔离软基和抛石棱体;
提高河床软基承载力。
5—钩联块体(扭王字块),护面、防浪。
(3)为钢筋混凝土空心四面体堤心的斜坡堤结构。
1—为钢筋混凝土空心四面体。
2—土工织物制的砂被。
3—混凝土连锁块土工织物软体排。
4—塑料排水板。
