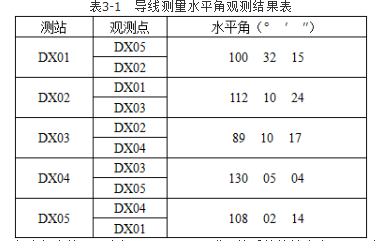

某单位拟在一山坡上开挖地基新建一住宅小区,范围内现有房屋、陡坎、小路、果园、河沟、水塘等。某测绘单位承接了该工程开挖土石方量的测算任务,外业测量设备使用一套测角精度为2″的全站仪,数据处理及土石方计算采用商用软件。 (1)距山脚约500m处有一个等级水准点。在山坡上布设了一条闭合导线,精度要求为1/2000。其中,导线测量的水平角观测结果见表3-1。
(2)在山坡上确定了建设开挖的范围,并测定了各个拐点的平面坐标(x,y)。要求开挖后的地基为水平面(高程为h),周围坡面垂直于地基。 (3)采集山坡上地形特征点和碎部点的位置及高程。为保证土石方量计算精度,采集各种地形特征点和碎部点,碎部点的采集间距小于20m。 (4)数据采集完成后,对数据进行一系列的处理,然后采用方格网法计算出土石方量,最终经质检无误后上交成果。[2014年真题] 问题: 1.列式计算本项目中导线测量的方位角闭合差。 2.本项目中哪些位置的地形特征点必须采集? 3.简述采用方格网法计算开挖土石方量的步骤。 4.简述影响本项目土石方量测算精度的因素。
选项
答案
解析
1.依题意,在山坡上布设了一条闭合导线,设各观测角为βi,为该项目中导线测量的方位角闭合差为ω,则有如下计算式:
ω=Σβi-(n-2)×180°=540°00′14″-540°=+14″
即本项目中导线测量的方位角闭合差为+14″。
2.开挖范围内现有房屋、陡坎、小路、果园、河沟、水塘等地物,这些地物特征点必须测量,按大比例尺测图要求进行。另外,为了满足工程开挖土石方量的测算精度要求,房屋四周与地坪、陡坎上下、河沟与水塘的底部处都要打点,以保证方格网点高程内插达到一定精度。
3.手工计算开挖土石方量的步骤包括:①整理测量数据,绘制地形图;②确定方格网间隔,绘制方格网;③内插确定方格网点高程;④计算设计高程(零线);⑤计算方格网点的填、挖高;⑥计算填挖土方量。
计算机程序计算开挖土石方量的步骤包括:①读入高程点数据文件,确定计算边界范围(多义线);②选择计算方法(如方格网法);③设定计算参数(内插高程点点间距、设计高程或填挖平衡);④计算填挖土方量;⑤成果输出,方格网土方量计算图、填挖土方量统计表等。
4. 计算机程序计算开挖土石方量时,影响土石方量测算精度的因素主要包括:①观测数据测量误差(导线点、碎部点测量误差);②方格网密度(间距大小);③方格网点高程内插误差;④各方格填挖土方量计算误差(计算模型选择不同)。
